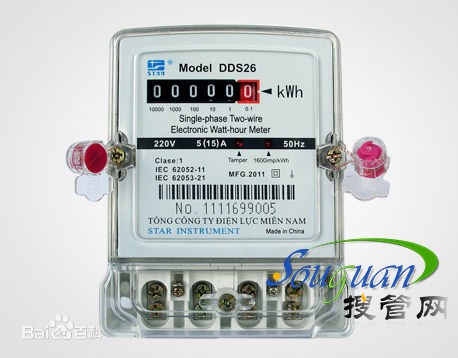

智能電表特點
1、不需要人工抄表，有利于現代化管理。IC卡電表的使用避免人工抄表上門收費給客戶帶來的諸多不便，且歷史購電數據均可以保存，便于客戶查詢。
2、充分體現了電力的商品屬性。實行先買電后用電 ，客戶可以根據自己的實際需要有計劃地購電、用電，不會因欠費而發生滯納金，增加不必要的開支。
3、解決了收費難的問題。能很好地解決零散居民客戶、臨時用電客戶、經常欠費客戶的收費問題。
4、IC卡電表具有多種防竊電功能，起動電流小、無潛動、寬負荷、低功耗，誤 差曲線平直、長期運行時穩定性好，外形美觀、體積小、重量輕、安裝方便。準確度高：全電子式設計，內置進口專用芯片，精度不受頻率、溫度、電壓 高次諧波影響。
5、長壽命 ：采用SMT技術，優化的電路設計，整機出廠后無需調整電路。
6、功耗低：采用低功耗設計，降低電網線損。
7、預購電量;IC卡傳遞數據，實現數據回讀，包括：回讀總電量，剩余電量，表內累積購電量，總購電次數等信息。
8、儲存表常數、初始值、用戶住址、姓名等信息。
9、超負荷報警斷電、剩余電量報警，提醒用戶及時購電。
10、技術參數：采用長壽命基表，延長使用周期
主要功能特點：
1、報警功能：當剩余電量小于報警電量時，電表常顯剩余電量提醒用戶購電
2、數據保護：數據保護采用全固態集成電路技術，斷電后數據可保持10年以上
3、電量提示：當表中剩余電量等于報警電量時，跳閘斷電一次，用戶需插入IC卡，可恢復供電，用戶此時應及時購電。
4、自動斷電：當電能表中剩余電量為零時，電能表自動跳閘，中斷供電，用戶此時應及時購電。
5、回寫功能：電能卡可將用戶的累計用電量、剩余電量、過零電量回寫到售電系統中便于管理部門的統計管理。
6、用戶抽檢功能：售電軟件可提供數據抽檢用電量并根據要求提供優先抽檢的用戶序列
7、電量查詢：插入IC卡依次顯示總購電量、購電次數、上次購電量、累計用電量、剩余電量
8、防竊電功能：一表一卡不可復制，邏輯加密。有效防止技術性竊電。
9、過壓保護功能：當實際用電負荷超過設定值時，電表自動斷電，插入用戶卡，恢復供電。
10、低功耗：采用最新設計和SMT先進生產工藝。
智能電表安裝使用

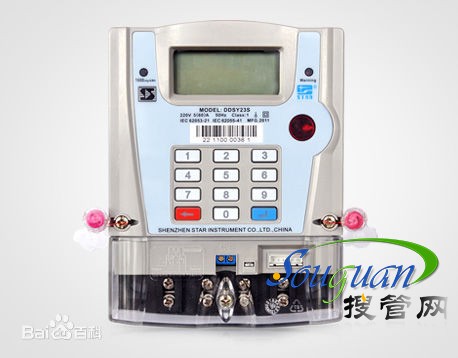

預付費智能電表在安裝時，安裝位置應保持垂直，并按接線圖接入。
1 打開電能表端鈕盒蓋，然后按接線圖連接各端鈕接線，接通電源。
2 用戶將預購電量IC卡按卡上箭頭方向(金屬觸點面向左)插入表內，顯示器首先顯示F1而后顯示本次所購電量，再穩定顯示F2而后顯示器顯示原剩余電量加上新購電量之和為當前剩余電量，此時可取下IC卡，顯示熄滅。(如表中剩余電量低于顯示報警電量時顯示器常亮，表中原剩余電量與購電卡中電量之和大于9999kWh時，卡內電量不被輸入電表，仍保存在卡內。)
3 當用戶用電時，脈沖指示燈會隨之閃亮。
4 預付費電表在正常使用過程中，自動對所購電量作遞減計算。當電能表內剩余電量小于20度時，顯示器顯示當前剩余電量提醒用戶購電。當剩余電量等于10度時，停電一次提醒用戶購電，此時用戶需將IC卡插入電能表一次恢復供電。當剩余電量為零時，停止供電。
5 一表一卡，用戶每次新購電量后，只能插入自己的電表輸入一次有效電量。
6 預付費電表顯示器通常不亮，如果用戶需要檢查剩余電量，可以將IC卡插入電表，則顯示F1購買電量顯示零、F2剩余電量，拔卡顯示熄滅。
7 用戶每次將IC卡插入預付費電表，電表都將用戶用電情況全部返寫在IC卡上，用戶下次購電時，售電管理系統讀取IC卡數據匯總并檢查用戶是否合法用電。用電檢查人員也可以使用檢查卡，檢查用戶用電情況。
8 供電管理部門根據實際情況設置用戶的最大用電負荷。當實際用電負荷超過設置值時，停止供電，電表顯示器顯示“E2”，提醒用戶減少用電負荷，用戶需將IC卡插入電表后恢復供電。
智能電表紅外通信
原理
紅外波段中900nm-1000nm是紅外通信常用的波段，而940nm是用的最多的波段，發射裝置將二進制信號高頻調制后通過紅外線發射管IR333發射出去，被紅外線接收器PT333接收，再解調為原來的信息。這就是紅外通信的過程。其中調制方式有脈寬調制（通過改變脈沖寬度調制信號PWM）和脈時調制（通過改變脈沖串口之間時間間隔調制信號PPM）兩種，我們采用PPM脈時調節方式。

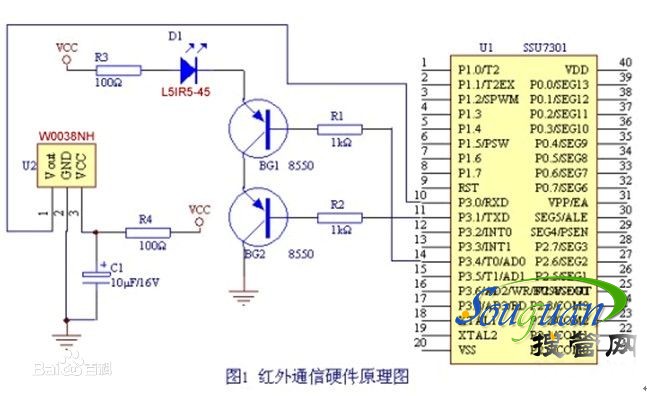

電路圖
紅外線發射是利用單片機SSU7301的串行數據發送口TXD(P3.1)控制驅動三極管BG1進行二進制數據“0”和“1”的傳輸(數據由串行發送緩沖器SBUF中送出)，以及利用P3.4口控制驅動三極管BG2進行高頻38.4kHz調制（高頻驅動信號由定時器/計數器T0的方式2自動重裝模式產生），從而可靠地實現了紅外發射管D1在傳輸數據“0”時進行高頻紅外發射和數據“1”時被截止的發射功能。狀態關系見表1。
采用51系列單片機，億光生產超毅電子供應的紅外接收器和紅外發射管，以及單片機串行口、2個定時器/計數器可以有效地實現紅外通信功能。
智能電表上裝的都是紅外接口，也是智能電能表中使用最為普遍的通信方式，能夠有效的實現抄表、編程、校時、數據管理等功能，擁有可靠、直觀、簡便、廉價的各種優點。
