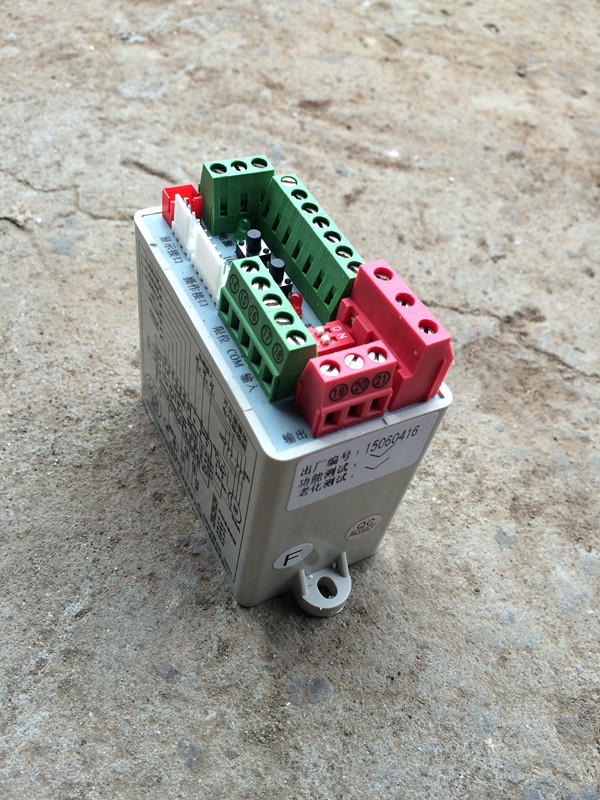

PK-3F-J PT-3F-J三相閥門控制模塊集相許自動調整，閥位變送、隔離放大、功率驅動等諸多功能于一體，具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、溫度保護等完善的保護功能，還可加配現場按鈕板，實施現場操作并提供多種報警輸出；加配閥位液晶顯示屏，精確直觀的顯示閥位開度；加配紅外遙控功能，實現較高防護等級的現場操作。該產品具有抗干擾能力強、性能可靠、抗震、防潮、體積小、接線簡單、調試方便等優點。現已廣泛應用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列產品上

保護功能 ：

1、禁動延時保護
本產品具有禁動延時保護功能，即：電動執行器剛停下來，若立即施加控制信號，執行器將延遲 0.6 秒后再動作，從而避免或減少了機械部分由于慣性承受的反向作用力。此保護功能同時適用于現場控制方式和遠程控制方式。
       2、電子互鎖保護
在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停下來不動作（并不損壞）。當其中一個指令先撤掉后，電動執行器將執行后撤的指令。此保護功能同時適用于現場控制方式和遠程控制方式。
       3、瞬時過力矩保護
為了適用 DZW、博納德等系列產品瞬時過力矩控制的要求，本產品精心設計了一套保護功能。例如：當開向過力矩開關瞬間被頂開，閥門將停下不再動作，即使力矩開關瞬間頂開后再閉合，閥門仍不會動作，只有關向(反向)動作一下，即可解除過力矩保護。
       4、閥門卡死的解卡功能
本控制模塊設計了在電機啟動 1.3 秒以內，不檢測過力矩信號，當 1.3秒過后，實時監測過力矩信號。電動執行器每次都將以最大轉矩啟動，從而克服了閥門卡死的問題。

其特點詳解如下：

1·輸入電壓范圍：AC340V～420V。

2·三相三線制、三相四線制均適用。

 3·可自動校正三相電源的相序而正確執行對閥門的開、關操控，用戶可隨意接入電動執行器的三相電源。

 4·輸入/輸出信號均經過光電隔離（可承受2000V浪涌電壓）。

 5·位置反饋4～20mA信號負載電阻：50Ω～700Ω,

精度：0.5%；三電位器調節技術大大簡化調節過程。

6·正作用/反作用選擇通過模塊上的撥碼開關完成。

 7·可檢測三相電源的缺相。當電源缺相時，LED燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。

8·若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼使閥門保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置。

9·工作溫度范圍：-20℃～+65℃。
