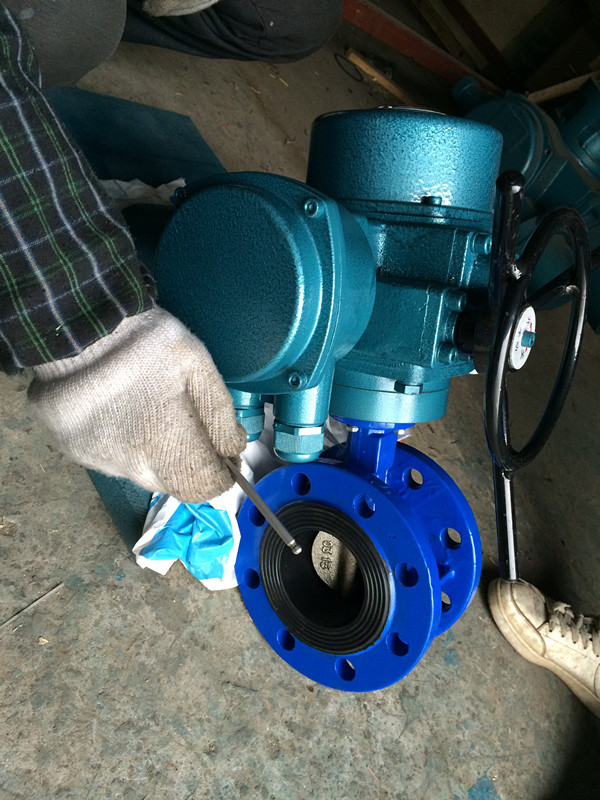

角行程Q60-1W電動蝶閥，額定電壓380V，輸出扭矩600NM，輸出轉速1r/min，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
Q60-1W電動執行器技術參數
電源：常規，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
主要型號有Q10 Q10-1W Q20 Q20-1W Q30 Q30-1W Q40 Q40-1W Q60 Q60-1W Q90 Q90-1W Q120 Q120-1W Q200 Q200-1W
2.型號表示方法
Q 10-1W A表示帶現場按鈕；F表示帶4-20mA信號輸出
Z：表示整體型；T：表示整體調節型
防護類型：B表示隔爆型；無代號為戶外型
輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
額定輸出轉矩：阿拉伯數字表示，單位kgf?m
產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。
型號示例：
1）DQW10-1EB 表示部分回轉電動裝置，輸出轉矩10kgf?m（100 N?m），輸出轉速1 r/min，隔爆型。
2）DDQW1200-0.44EBT疊加結構,輸出轉矩12000N.m，輸出轉速：0.44 r/min,防爆一體化智能型。
部分回轉電動裝置技術參數見表1
|
基座號 |
型號 |
輸出轉矩 N.m |
最大閥桿直徑（mm） |
手動速比 |
輸出轉速(r/min) |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
電機功率(kw) |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
~ |
~ |
~ |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
~ |
~ |
~ |
~ |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
~ |
~ |
~ |
~ |
|||
電機技術參數見表2
|
功率KW |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
電流A |
0.3 |
0.48 |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3 |
3.4 |
