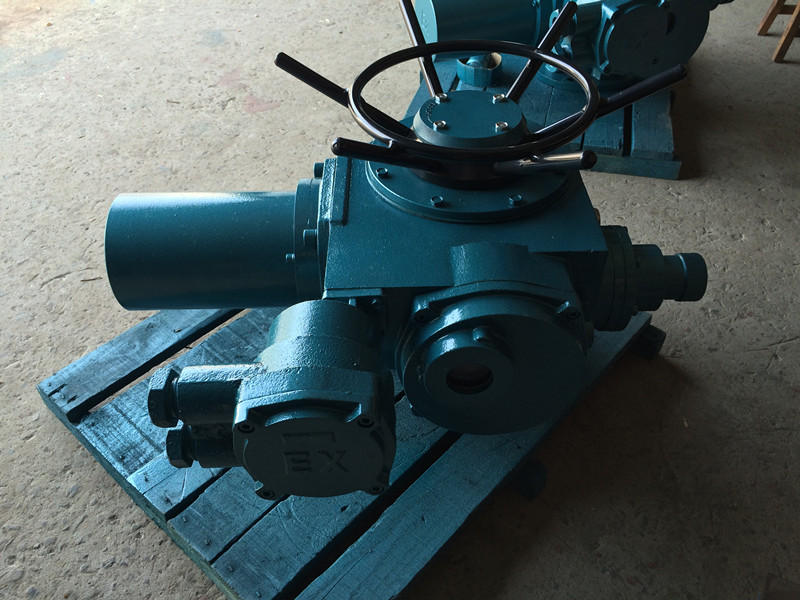

防爆電動頭Z90-24B IP65防護等級為ExDII BT4，適用于對閘閥、截止閥等閥門進行操作，防護等級IP65，輸出轉矩范圍：50-10000Nm，輸出轉速范圍：12-36rpm.是閥門實現開 啟、關閉或調節控制的驅動設備。DZW型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境 用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型 閥門電動裝置技術條件》的規定。
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
DZB系列電動裝置主要型號：
I:DZB10 DZB15 DZB20 DZB30 DZB45 DZB60 DZB90 DZB120 DZB180 DZB250 DZB350 DZB500
II：Z10-24B Z15-24B Z20-24B Z30-24B Z45-24B Z60-24B Z90-24B Z120-24B Z180-18B Z250-18B Z350-18B Z500-12B
III:DZW10-24B DZW15-24B DZW20-24B DZW30-24B DZW45-24B DZW60-24B DZW90-24B DZW120-24B DZW180-18B DZW250-18B DZW350-18B DZW500-12B
DZB隔爆型電動裝置性能參數表
|
型 號 |
公稱 |
最大控制轉矩 |
最小控制轉矩 |
輸出軸轉圈數 |
允許通過閥桿直徑 |
手動速比 |
輸出轉速 |
電機 |
|
DZB5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
|
DZB10A |
100 |
150 |
≤50 |
160 |
24、36 |
0.25 0.37 |
||
|
DZB15A |
150 |
225 |
≤75 |
|||||
|
DZB20A |
200 |
300 |
≤100 |
40 |
0.55 |
|||
|
DZB20A(Ⅰ) |
28 |
|||||||
|
DZB30A |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
||
|
DZB30A(Ⅰ) |
28 |
|||||||
|
DZB45A |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
|
36 |
1.5 |
|||||||
|
DZB60A |
600 |
900 |
≤300 |
24 |
1.5 |
|||
|
36 |
2.2 |
|||||||
|
DZB90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
||
|
DZB90(Ⅰ) |
48 |
36 |
3.0 |
|||||
|
DZB120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
||
|
DZB120(Ⅰ) |
48 |
|||||||
|
DZB180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
|
36 |
5.5 |
|||||||
|
DZB250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
|||
|
DZB350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
|
|
DZB500 |
5000 |
6000 |
≤2500 |
10 |
||||
|
DZB800 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZB1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
注：(Ⅰ)表示電站型
