DZW90-24 DZW60-24閥門電動裝置的說明
DZW/Z多回轉戶外型閥門電動裝置（又稱電動執行機構、電動執行器、電動頭），質量保證，產品實行三包，售后服務優良，產品終身保修，歡迎咨詢洽談。

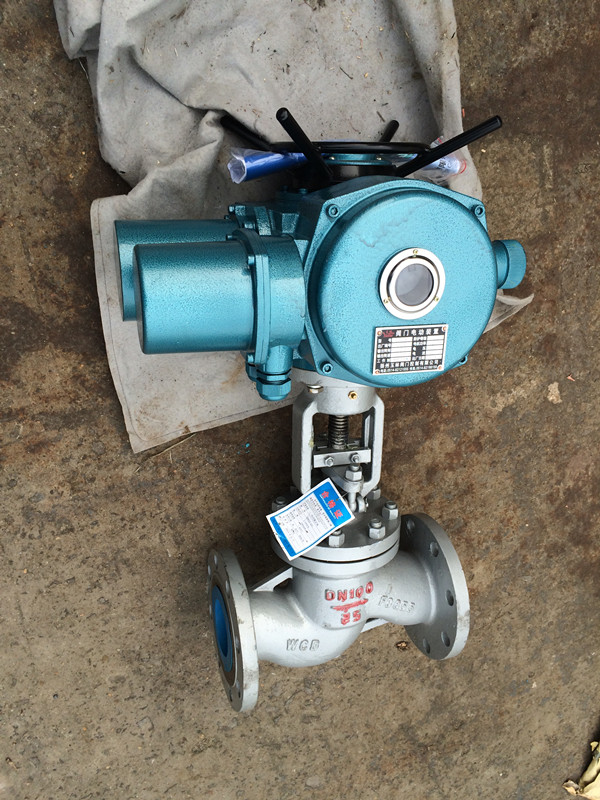

DZW/Z多回轉戶外型閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。DZW/Z多回轉戶外型閥門電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。是華通公司全力開發的一款用于電站、石化、冶金、公共事業等場合的產品。
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
型號表示方法
1.Z30I—18/50W表示輸入轉矩300N.m（30Kgf.m），電站型接口，輸出轉速18r/min（18轉/分），最大轉圈數50，戶外型。
2.Z45T—24/120B表示轉矩450N.m（45kgf.m），推力型接口，輸出轉速24r/min（24轉/分），最大轉圈數120，隔爆型。
3.Z120—24/80TZ：表示輸出轉矩1200N.m（120Kgf.m），輸出轉速24r/min，最大轉圈數80圈，整體調節型。
技術特點：
1.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2.轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3.行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
4.采用半自動手/電動切換機構，機構簡單，工作可靠，操作輕便；
5.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量小；
6.配有機械式閥位指示器。
技術要求：
1.環境溫度：-20℃ ~ +60℃；
2.相對濕度：不大于95%(25℃時)；
3.工作環境：無易燃，易爆和強腐蝕介質；
4.防護等級：IP55、IP65(特殊定貨IP67)；
5.電源：380V（特殊定貨660V 或220 V） 頻率：50HZ（特殊訂貨60Hz）控制線為220V，50Hz（特殊訂貨60Hz） 遠程控制為24VDC；
6.工作制：短時10分鐘（特殊訂貨30分鐘）。
DZW/Z多回轉戶外型閥門電動裝置主要型號：
I：Z10-18W，Z10-24W，Z15-18W，Z15-24W，Z20-18W，Z20-24W，Z30-18W，Z30-24W，Z45-24W，Z60-24W，Z90-24W，,Z120-24W，Z180-18W，Z250-18W，,Z350-18W，Z500-12W；
II:ZW10-24，ZW15-24，ZW20-24，ZW30-24，ZW45-24，ZW60-24，ZW90-24，ZW120-24，ZW180-18，ZW250-18，ZW350-18，ZW500-12；
III：DZW10，DZW15，DZW20，DZW30，DZW45，DZW60，DZW90，DZW120，DZW180，DZW250，DZW350，DZW500；
IV：DZW10-18，DZW10-24，DZW15-18，DZW15-24，DZW20-18，DZW20-24，DZW30-18，DZW30-24，DZW45-24，DZW60-24，DZW90-24，DZW120-24，DZW180-18，DZW250-18，DZW350-18，DZW500-12；
V：DZW10-DSI，DZW15-DSI，DZW20-DSI，DZW30-DSI, DZW45-DSI，DZW60-DSI，DZW90-DSI，DZW120-DSI, DZW180-DSI，DZW250-DSI，DZW350-DSI，DZW500-DSI；
VI：DZW10-WK，DZW15-WK，DZW20-WK，DZW30-WK, DZW45-WK，DZW60-WK，DZW90-WK，DZW120-WK, DZW180-WK，DZW250-WK，DZW350-WK，DZW500-WK。
Z型電動裝置主要技術參數見表1
|
型號 規格 |
額定 轉距 （N.M） |
公稱 推力 （KN） |
最大閥 桿直徑 （mm） |
最大轉圈數 （圈） |
手動 速比 |
輸出 轉速 （r/min） |
電機 |
||
|
型號 |
功率 （kw） |
電流 （A） |
|||||||
|
Z5 |
50 |
20 |
28 |
50 |
1:1 |
12 |
YDF122 |
0.12 |
0.7 |
|
Z10 |
100 |
40 |
24 |
YDF212 |
0.25 |
1.3 |
|||
|
36 |
YDF221 |
0.37 |
1.6 |
||||||
|
Z15 |
150 |
24 |
YDF221 |
0.37 |
1.6 |
||||
|
36 |
YDF222 |
0.55 |
2.4 |
||||||
|
Z20 |
200 |
100 |
40 |
18 |
YDF221 |
0.37 |
1.6 |
||
|
24 |
YDF222 |
0.55 |
2.4 |
||||||
|
Z30 |
300 |
18 |
YDF222 |
0.55 |
2.4 |
||||
|
24 |
YDF231 |
0.75 |
3 |
||||||
|
Z45 |
450 |
150 |
48 |
120 |
1:1 （20:1） |
24 |
YDF311 |
1.1 |
3.4 |
|
36 |
YDF312 |
1.5 |
4.5 |
||||||
|
Z60 |
600 |
24 |
YDF312 |
1.5 |
4.5 |
||||
|
36 |
YDF321 |
2.2 |
6.5 |
||||||
|
Z90 |
900 |
200 |
60 |
1:1 （25:1） |
24 |
YDF321 |
2.2 |
6.5 |
|
|
36 |
YDF322 |
3 |
9 |
||||||
|
Z120 |
1200 |
24 |
YDF322 |
3 |
9 |
||||
|
36 |
YDF411 |
4 |
11 |
||||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
24 |
YDF411 |
4 |
11 |
|
36 |
YDF412 |
5.5 |
14 |
||||||
|
Z250 |
2500 |
24 |
YDF412 |
5.5 |
14 |
||||
|
Z350 |
3500 |
700 |
80 |
20:1 |
18 |
YDF421 |
7.5 |
19 |
|
|
24 |
YDF422 |
10 |
26 |
||||||
|
Z500 |
5000 |
18 |
YDF422 |
10 |
26 |
||||
|
24 |
YDF423 |
13 |
34 |
||||||
|
Z800 |
8000 |
1000 |
180 |
90:1 |
12 |
YDF423 |
13 |
34 |
|
|
Z1000 |
10000 |
100 |
YDF431 |
15 |
39 |
||||
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)
注2：當產品提供四層計數器時，最大轉圈數為表1圈數*10
閥門電機技術參數見表2
|
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
13 |
15 |
|
電流A |
0.7 |
1.3 |
1.6 |
2.2 |
2.4 |
3.4 |
4.5 |
6.5 |
9 |
11 |
14 |
19 |
26 |
34 |
39 |
外形尺寸見表3
|
型號 |
H |
H1 |
L1 |
L2 |
L3 |
F |
F1 |
F2 |
F3 |
F4 |
фD |
|
Z5 |
271 |
96 |
158 |
226 |
249 |
158 |
259 |
|
310 |
|
316 |
|
Z10-Z30 |
316 |
130 |
200 |
238 |
295 |
200 |
255 |
317 |
349 |
374 |
400 |
|
Z45-Z60 |
415 |
195 |
277 |
277 |
394 |
230 |
275 |
391 |
369 |
394 |
460 |
|
Z90-Z120 |
453 |
195 |
281 |
281 |
412 |
278 |
310 |
426 |
404 |
429 |
556 |
|
Z180-Z250 |
585 |
250 |
320 |
320 |
474 |
295 |
360 |
476 |
455 |
476 |
320 |
|
Z350-Z500 |
717 |
280 |
399 |
399 |
1076 |
433 |
417 |
442 |
417 |
542 |
565 |
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型
F4為整體隔爆型/整體調節隔爆型
