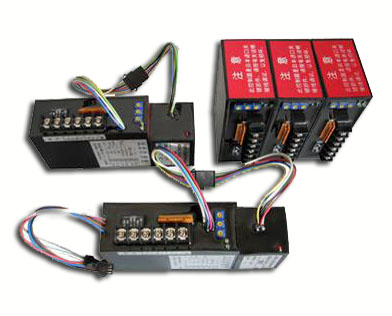

CPA101-220電子式381執行器模塊只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設界線端子，接線極為簡單方便。

1、調整

執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已調整，但是考慮到運輸及安裝過程中可能發生激烈的振動、撞擊等現象，因此在運行之前，應先確認其動作是否準確，如有偏差或不符合現在的要求，則應按以下步驟重新調整(見圖1)。

1.1配線

a) 松開護罩緊固螺栓，向上垂直地拆卸護罩。

b) 外部配線與控制器上接線端子的連接，按控制器側面上的接線示意圖的要求。

1.2狀態開關的設定

控制器上共設有6只狀態開關：

正反動作狀態由開關①、②設定；

斷信號動作狀態由開關③、④、⑤設定；

輸入信號狀態由開關⑥設定。

a) 輸入信號狀態設定

當輸入信號為DC4~20mA時，將開關⑥向右撥ON(通)

當輸入信號為DC1~5V時，將開關⑥向左撥OFF(斷)

※圖1中開關⑥向右撥ON(通)，輸入信號為DC4~20 mA。

b) 斷信號動作狀態設定

◎“全開狀態”：將開關③向右撥ON(通)將開關④和⑤向左撥OFF(斷)。

(當輸入信號斷開時，執行器的輸出軸升到最上端限位停止，閥芯處于“全開”位置)

◎“全關狀態”：將開關④向右撥ON(通)將開關③和⑤向左撥OFF(斷)。

(當輸入信號斷開時，執行器的輸出軸降到最下端限位停止，閥芯處于“全關”位置)

◎“保持狀態”將開關⑤向右撥ON(通)，將開關③和④向左撥OFF(斷)。

(當輸入信號斷開時，執行器的輸出軸停止運動，閥芯仍保持在相應的位置。)

※圖1中開關③、④、⑤的設定是“保持”狀態

c) 正反動作狀態設定

◎“正動作狀態”：將開關①向右撥ON(通)，將開關②向左撥OFF(斷)

(隨著輸入信號增大，輸出軸向下端運動(關閉閥芯)；隨著輸入信號減小，輸出軸向上端運動(開啟閥芯)。)

◎“反動作狀態”：將開關②向右撥ON(通)，將開關①向左撥OFF(斷)

(隨著輸入信號增大，輸出軸向上升運動(開啟閥芯)；隨著輸入信號減小，輸出軸向下端運動(關閉閥芯)。)

※圖1中開關①、②的設定是“反動作”狀態
