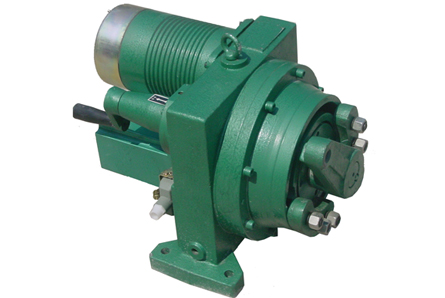

國產執行器DKJ-210設有終端電氣限位和機械限位雙重保護，位置發送器為模塊化結構。
產品規格型號
|
型號 |
出軸轉矩(Nm) |
額定轉角 |
全行程時間(S) |
額定電流(A) |
質量(Kg) |
|
DKJ-210 |
100 |
90° |
100±20 |
0．5 |
31 |
|
DKJ-310 |
250 |
90° |
100±20 |
0．65 |
48 |
|
DKJ-410 |
600 |
90° |
100±20 |
1．5 |
86 |
|
DKJ-510 |
1600 |
90° |
100±20 |
2．5 |
125 |
|
DKJ-610 |
4000 |
90° |
100±20 |
4．5 |
125 |
|
DKJ-710 |
6000 |
90° |
100±20 |
8 |
145 |
單位：mm 表 10
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H1 |
H2 |
H3 |
H4 |
L |
1Φ |
2Φ |
3Φ |
鍵 |
|
DKJ-210 |
220 |
245 |
130 |
158 |
86 |
35 |
100 |
270 |
233 |
128 |
20 |
360 |
Φ12 |
Φ25 |
Φ14 |
8x7 |
|
DKJ-310 |
260 |
300 |
100 |
130 |
115 |
50 |
120 |
307 |
260 |
135 |
20 |
445 |
Φ13 |
Φ35 |
Φ16 |
10x8 |
|
DKJ-410 |
320 |
365 |
130 |
162 |
142 |
60 |
150 |
380 |
322 |
170 |
30 |
565 |
Φ14 |
Φ40 |
Φ18 |
12x8 |
|
DKJ-510 |
390 |
424 |
180 |
212 |
121 |
80 |
170 |
440 |
379 |
196 |
35 |
640 |
Φ14 |
Φ58 |
Φ20 |
18x11 |
|
DKJ-610 |
430 |
476 |
200 |
240 |
140 |
100 |
170 |
495 |
435 |
225 |
35 |
690 |
Φ14 |
Φ60 |
Φ30 |
18x11 |
|
DKJ-710 |
510 |
560 |
270 |
320 |
165 |
110 |
215 |
630 |
544 |
304 |
50 |
810 |
Φ22 |
Φ86 |
Φ30 |
24x14 |
主要技術指標(與DFC伺服放大器配合)
1、輸入信號：Ⅲ：4-20 mA DC或Ⅱ：0-10 mA DC
2、輸入通道：三個
3、輸入通道電阻：Ⅲ型250Ω Ⅱ型200Ω
4、輸出扭矩：見表
5、全行程時間：見表
6、基本誤差限：±2.5%
7、回差：≤1.5%
8、死區：≤3 %
9、阻尼特性：≤3次半周期
10、電源：單相電壓
，頻率50Hz
11、使用環境溫度：-10 —— +55℃或-25 —— +70℃
相對濕度：≤９５％
