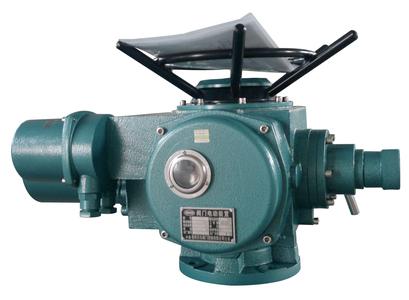

Z30T-24W啟閉機電動頭的概述

一.主要技術參數

閘門電動裝置Z30型,選用多回轉Z30T-24W電動執行器，推力型(球墨鑄鐵螺母或者銅螺母)，輸出扭矩300N.m，輸出轉速24r/min,電機 功率0.75KW，普通開關型，常規電壓380V，配掛壁式控制箱，一般實現對閘門的開關控制，要么全開，要么全關。此類閘門不能對介質流量進行標準控 制。

二.簡單介紹

閘門電動裝置Z30型，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘門、閘閥、截止閥、隔膜閥、柱塞閥、節流閥等。可用 于明桿閥，也可用于暗桿閥。 如果加支架可以作為角行程電動執行器使用，如用于風門，擋板門，煙氣擋板門及其類似設備。

本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閘門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

三．工作環境和主要技術參數

3.1電源：常規，三相380V (50Hz)

特殊，三相660V. 415V (50Hz、60Hz)；

單相220V、IIOV (50Hz、60Hz)

3.2工作環境：

3.2.1環境溫度：-20~+60℃ （特殊訂貨-40一+80℃）。

3.2.2相對濕度：≤95%（25℃時）。

3.2.3防護類型：戶外型用于無易燃、易燥和無腐蝕性介質的場所。隔爆型產品有dl和dⅡBT4兩種，

dl適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1、T4組的爆炸！

四．安裝及使用注意事項

1、本裝置可以垂直安裝、水平安裝，應便于接下、調試和手動操作。

2、安裝于閘門聯接的牙嵌，軸向間隙不小于1~2mm。

3、安裝后初次使用必須按調試要求進行逐項調試，檢查各部件正常后才能投入使用。

4、本裝置采用閥用三相異步電動機，額定持續工作時間為10min，調試時應予注意。

5、接線時，電纜芯線置于二個墊圈之間，可靠聯接，保證接觸良好和電氣間隙要求。

6、通過接線罩體密封圈的電纜在押金螺母擰緊后，應保證電纜與密封圈之間無間隙。

7、內、外接地均應可靠。

8、拆裝電動裝置時應注意保護隔爆面，所以隔爆面不得損傷和銹蝕，隔爆面應涂204-1型防銹油。

9、搬動時應小心輕放，保持干燥，防止接觸腐蝕性物質，以免損壞電氣元件和機械零件。
