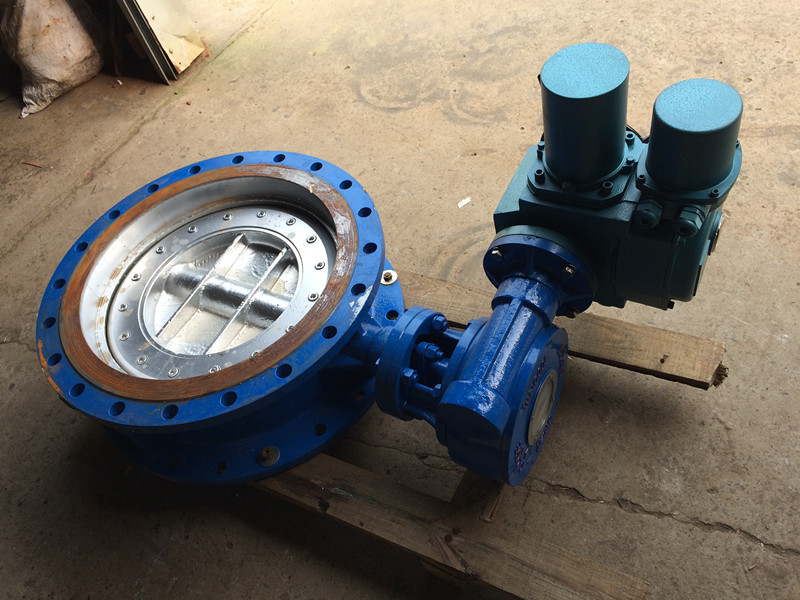

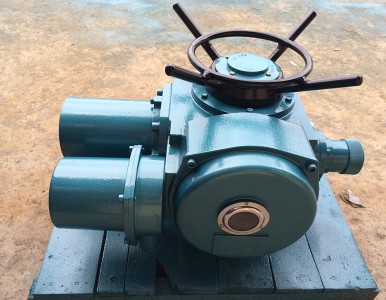

Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手-電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。揚州華通DZW戶外型閥門電動裝置(又稱電動執行機構、電動執行器、電動頭),質量保證,產品實行三包,售后服務優良,產品終身保修歡迎咨詢洽談。DZW20-24W/F閥門電動裝置帶閥位變送器,電動裝置與YBDF系列隔爆型電動閥門用三相異步電動機組裝后才具有完整的防爆結構,防爆性能符合GB3836.2《爆炸性環境用防爆電氣設備,隔爆型電
氣設備“d”》的規定,防爆標志為dⅡBT4,適用于有Ⅱ類A、B級,T1、T2、T3、T4組可燃性氣體與空氣形成的爆炸性混合物的場所。
型號表示方法
防護/爆等級:W戶外型;B隔爆型;Z整體型;T整體調節型。
產品標識:G為東莞湖泉生產品牌。
輸出軸***大轉圈數:阿拉伯?dāng)?shù)字表示,無數字見表1
輸出轉速:阿拉伯?dāng)?shù)字表示,單位r/min(轉/分)
連接型式:T表示推力型,I表示電站型,無代號為常規轉矩型
額定輸出轉矩:阿拉伯?dāng)?shù)字表示,單位kgf?m
產品型式:多回轉電動裝置
型號示例:
1.Z30I-18W:多回轉電動裝置,輸出轉矩300N?m(30kgf?m),電站型接口,輸出轉速18r/min,***大轉圈數60,常規戶外型。
2.Z45T-24B:多回轉電動裝置,輸出轉矩450N?m(45kgf?m),推力型接口,輸出轉速24r/min,***大轉圈數120,隔爆型。
3.Z120-24W/240T:多回轉電動裝置,輸出轉矩1200N?m(120kgf?m),轉矩型接口,輸出轉速24r/min,***大轉圈數240圈,整體調節型。
3.DZW120工作環境和主要技術參數
3.1電源:常規,三相380V(50Hz)
特殊,三相660V、415V(50Hz、60Hz);
單相220V、110V(50Hz、60Hz)
3.2工作環境:
3.2.1環境溫度:-20~+60℃(特殊訂貨-40~+80℃)。
3.2.2相對濕度:≤95%(25℃時)。
3.2.3防護類型:戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物
1. 該裝置防塵、防水、防輕腐蝕,其防護等級為IP55、IP65(特殊定貨);
2.轉矩控制機構動作可靠,調節方便,轉矩重復精度高;
3.行程控制機構調節精度和重復度高,開向和關向可配裝各2只至4只微動開關;
4.采用半自動手/電動切換機構,機構簡單,工作可靠,操作輕便;
5.采用閥門電動裝置用三相異步電機,啟動轉矩大,轉動慣量小;
6.配有機械式閥位指示器。
1.環境溫度: -20℃ ~ +60℃;
2.相對濕度:不大于95%(25℃時);3.工作環境:無易燃,易爆和強腐蝕介質;
4.防護等級: IP55 、 IP65(特殊定貨電源:380V 50HZ 50HZ(特殊要求可定貨時提出
