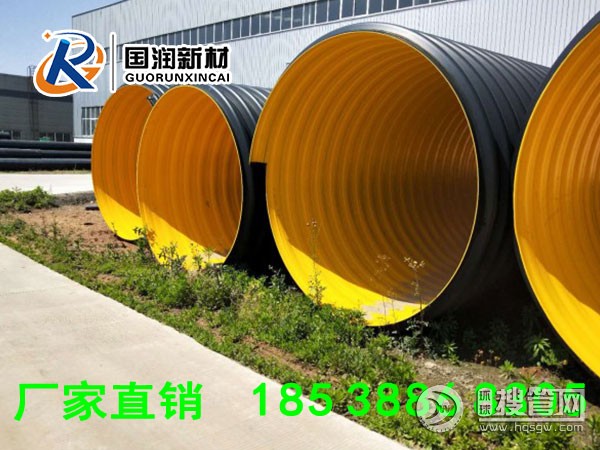

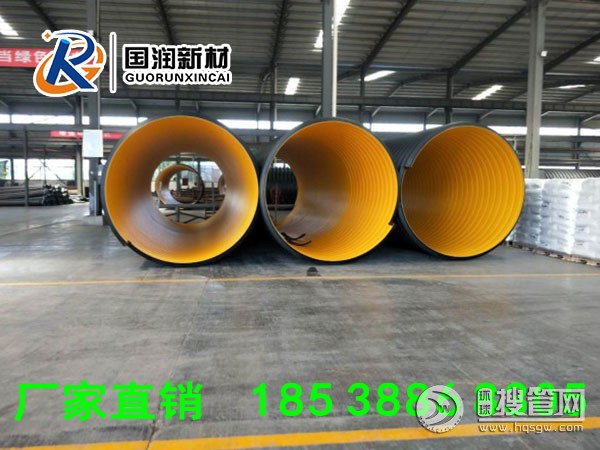

鋼帶聚乙烯（HDPE）螺旋波紋管道

鋼帶波紋管連接方法

一、連接方法  熱收縮套連接

熱收縮套是由加強纖維熱收縮材料、熱熔膠和安裝輔件構成。熱收縮套套在需連接兩根管材的端頭，加熱后熱收縮套收縮使之連接成為一體。特點：安全可靠、安裝方便。



   熱收縮套連接結構：熱收縮套連接是采用纖維增強聚乙烯熱收縮帶做內層，熱收縮管做外層，熱收縮管內表面涂有熱熔膠，經加熱后與的將相鄰管端貼合緊箍連成一體的連接方法。



二、熱收縮套連接步驟

熱收縮套連接施工步驟：熱收縮套的施工環境溫度一般應為-20~60℃，若環境溫度低于0℃，應對采取保溫措施； 連接時必須按照熱收縮管帶的工藝要求進行操作其操作步驟(從一端向另一端逐漸加熱)如下：

1)、檢查兩待連接管的對接端面是否平整，要求兩端面合攏后的局部間隙小于6mm，如達不到要求需要進行現場修整，直到達到要求為止。

2)、架空兩待接管端部，使其離地面或溝壁有一定距離（以加熱工具在圓周方向操作方便為宜）。

3)、將熱縮管穿套在兩待連接管的一端上，拉到距連接端面大于500mm的位置（此時熱縮管內壁的防護紙層不能被破壞，必須完整，才能防止污物、灰塵和水等浸入熱縮管內壁）。

4)、打磨將兩待接管距對接端面120mm長的圓柱表面層打磨粗糙、波峰和波谷糟都要用鋼絲刷磨粗糙，最少要打磨叁個半波節長，鋼絲刷的外形應與波紋管外形一致（每一個規格配一種鋼絲刷）。

5)、用清潔的布，將打磨后的管端部分擦干凈。

6)、將兩對接管端面對齊并固定，不能有錯位。

7)、用與被連接管相熔的PE焊條，用小噴嘴的小束紅色火焰或小熱風束加熱接縫處和焊條，在圓周上均勻焊接四處以上（焊縫長一些為好），以將兩管連接處固定。

8)、用紅色火焰預熱兩管端(距對接端面三個波距)的圓周面，使表面溫度達到40℃-50℃（預熱溫度應比熱熔膠的軟化點溫度低15℃以上），可使用表面溫度計進行監控。

9)、在連接處纏繞并同時烘烤加強纖維熱收縮帶，要求至少繞過圓周一周以上并搭接牢固。

10)、預熱待接管兩端到打磨線以?xún)?nèi)，使表面溫度達到40℃-50℃。

11)、小心移動熱縮管到一端打磨面內，移動的位置大約是：從起始加熱處距對接端面的距離大約為熱縮管長度的1/3左右（根據什算加實際經驗最后定各規格的長度），并去掉熱縮管內防護紙層（注意不要將紙屑等污物粘在已預熱鋼帶波紋管面和熱縮管內壁上）。用防粘材料做的楔形隔支撐熱縮套的另一端，使熱縮套與鋼帶波紋管同心，以保證熱收縮管與鋼帶波紋管之間周向間隙均勻，利于提高熱縮管的收縮均勻性和表面平整性。

12)、烘烤：從一端開始，沿?zé)峥s管圓周方向均勻移動（嚴禁火焰沿長軸方向移動或在一處停留），待一端的一周收縮好后，再逐漸延伸加熱（注意同樣要一周一周地均勻加熱，而不能沿軸線直線移動加熱，否則會造成表面起皺或開裂）。在烘烤過程中，還應及時用光潔的滾筒（與波谷形狀尺寸相合的筒或棒）或戴防熱手套對已收縮部位輕輕加壓，使其緊貼波形并除去殘余空氣（注意不要烤傷鋼帶波紋管）當加熱收縮到距端面5cm處時，可將火焰轉向加熱收縮管內壁的熱熔膠，然后再轉向外壁。待熱收縮管完成后，再用微火全面均勻加熱（使熱熔膠充分熔化）至端部有熱熔膠溢出。



★鋼帶波紋管口徑大強度高

    由于采用了U型鋼帶復合PE材料，使管材在不增加成本的前提下大幅度提高環剛度，同等重量情況下比纏繞管，克拉管強度大幅度提高。可解決



重載等一系列問題，大口徑鋼帶管材優勢更加明顯，目前我們生產管材口徑從直徑300mm到直徑2200mm，環剛度都保持在12.5KN/m以上，比水泥管和



其他塑料管重量更輕，性能更強。



★鋼帶波紋管耐腐蝕壽命長

經過粘接樹脂的預處理，鋼帶增強聚乙烯螺旋波紋管的增強體鋼帶具有了極強的防腐蝕能力以及鋼材和塑料的粘合力。管材中的鋼帶完全被聚乙烯覆



蓋，其所接觸的被輸送液體和周?chē)�土壤及地下水的表面都是聚乙烯層。高密度聚乙烯是一種結晶性非極性材料，化學性質非常穩定，耐多種化學介質



的侵蝕，無電化學腐蝕。

鋼帶增強聚乙烯〈PE〉螺旋波紋管是以高密度聚乙烯〈HDPE〉為基體，用表面涂敷粘接樹脂的鋼帶成型為波形作為主要支撐結構，并與聚乙烯材料纏



繞復合成整體的雙壁螺旋波紋管。



★鋼帶波紋管其外形特征∶

管材內表面平整，外部波形規整；

管材內外壁無氣泡和可見雜質，熔縫無脫開。

管材在切割后的斷面修整，無毛刺。

管材兩端鋼帶切口處在管才的同一縱向線上。



★鋼帶波紋管抗土壤沉降能力強

鋼帶增強聚乙烯螺旋波紋管屬于柔性管。在受外壓負荷時，柔性管通過彈性變形和周?chē)�的回填土共同承受�?fù)載，可抵御一定程度的土壤不均勻沉降。



采用電熱熔帶連接方式，有效保證了焊接質量，管道連接可靠，管材連接處不會因?yàn)閼?yīng)力與變形而滲漏。



★鋼帶波紋管連接方式多樣，連接可靠

可采用電熱熔連接，熱收縮帶連接，內外擠出連接或多種連接組合使用，連接牢固�？煽康剡B接可以使管道達到零滲漏。



鋼帶波紋管應用領域：

市政工程：埋地排水、排污管；

道路工程：鐵路、高速公路的滲、排水管；

工業：廣泛用于工業領域的排污水管；

建筑工程：建筑物雨水管、地下排水管、排污管、通風管等；

垃圾填埋場污水收集管；

大型港口、碼頭工程：大型機場、港口、碼頭工程的排水、排污管等；

體育運動場所：高爾夫球場、足球場等體育運動場所的滲水排水管；

水利工程：水源管、灌溉管及水電站輸水、排水的使用；

礦場：礦井通風、送風、排水、泥漿管；

通訊用管：鐵路、公路通訊，通訊電纜、光纜保護管；

水儲存系統：截留緩慢水流的儲水系統；

農業工程：農田、果園、茶園以及林帶排灌；

海水輸送管。



洛陽國潤新材料科技股份有限公司位于河南洛陽飛機場工業園區，是一家專業生產HDPE鋼帶排水波紋管的廠家，口徑從DN300到DN3000mm，可定制。長度一般為6米，9米，12米一根。這也是根據客戶的要求來進行切割的，一是方便運輸，二是方便施工。
