全國2015年有關膠管總成的基本知識
膠管總成基本簡介

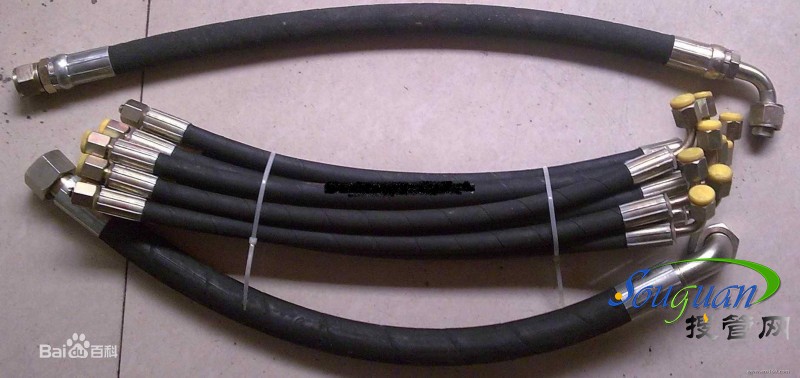

膠管（軟管）總成是液壓系統中常用的一種輔助裝置。它是由高壓鋼絲編織或纏繞膠管及鋼件接頭經專用設備扣壓而成，用來連接液壓系統中各類液壓元件，主要應用于在工作溫度-40℃至+100℃條件下，進行液壓動力傳送或輸送水、氣、油等高壓介質，以保證液體的循環和傳遞液體能量。
膠管總成特點用途
高壓膠管總成一般是由耐液體的合成橡膠內膠層、中膠層、Ⅰ至Ⅵ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動等領域。
膠管總成表示方法
裝配總成長度及裝配角表示方法
置膠管總成在同一直線上，以遠端一個接頭的垂直方向為基準，按順時針方向測量另一個接頭與垂直方向接頭之間的夾角α，此夾角α即為裝配角。
膠管總成總成含義
膠管總成，是指為指定工況條件提供全程連接件的技術和供應方案。包括膠管（或硬管）、密封件、連接配件（如接頭、法蘭等）。
膠管總成如何選型
影響膠管總成使用情況的因素很多，只有按照工況正確選用膠管及接頭，才能保證使用膠管的可靠性和經濟性。這些因素有：
膠管尺寸
膠管內徑要適當，管徑過小會加大管路內介質的流速，使系統發熱，降低效率，而且會產生過大的壓力降，影響整個系統的性能，若膠管采用管夾固定或膠管穿過鋼板等間隔物時，也要注意膠管的外徑尺寸。
工作壓力
一般膠管的動態壓力是指膠管在連續工作時允許的最高壓力。按照有關國際標準規定的液壓膠管的安全系數，一般推薦的工作壓力通常為膠管最低爆破壓力值的四分之一。
沖擊壓力和疲勞壽命
膠管的選擇是根據液壓系統設計的最高壓力值來確定的。由于液壓系統的壓力值通常是動態的，有時會出現沖擊壓力，沖擊壓力峰值會大大高于系統的最高壓力值。但系統上一般都有溢流閥，故沖擊壓力不會嚴重影響膠管的疲勞壽命。對于沖擊壓力特別頻繁的液壓系統，建議選用特別耐脈動沖擊的膠管產品。
溫度范圍
用戶應該在膠管質量規范允許的溫度范圍內使用膠管。如果工作環境溫度超過這一范圍，將會影響到膠管的壽命，其承受壓能力也會大大降低。工作環境溫度長期過高或過低的系統，建議采用軟管護套。
化學相容性
若使用特殊的液壓介質，用戶應確保所選用的膠管總成其膠管內、外層，接頭及O型密封圈與介質相容。
彎曲半徑
含義：如右圖，R 就是軟管可以彎曲但不會損壞或縮短使用壽命的內圓的（最�。┌霃健�
對于一根膠管，R值是一定的。使用時如果彎曲半徑小于R值，帶紡織加強層的膠管很可能會發生扭結。使用有螺旋鋼絲的膠管會更好一些。
摩擦
膠管在使用時如常與硬物接觸或摩擦，建議在膠管外部加彈簧護套。
高壓膠管的選用
1、一、二層鋼絲編織膠管
高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液。
溫度范圍：-40℃~+100℃
2、四層鋼絲纏繞膠管
高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液，適用于高壓大流量系統。
溫度范圍：-40℃~+100℃
3、六層鋼絲纏繞超高壓膠管
超高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液。
溫度范圍：-40℃~+100℃
