中文免费视频_果贷一区二区三区在线_成人欧美日韩免费视频_最近资源中文字幕4

　　蒸汽直埋技術在全國已普遍推廣。工藝不一，各執(zhí)己見;問題不少。要使工程正常運行，減少投資，以最經(jīng)濟的保溫厚度、最佳的設計，選定墩距、補償器、補口、支點、節(jié)點的量及處理方案。使工程簡便化，降低成本，保證質(zhì)量，設計是關鍵。

　　一保溫結構的選擇與計算

　　保溫結構的優(yōu)劣是決定管道運行成本、用戶能否滿負荷用汽和供熱半徑大小的關鍵。設計計算以最經(jīng)濟的保溫厚度作計算依據(jù)，盡量減少投資成本，略加相應的保險系數(shù)即可，不易過以保守。

　　1保溫結構及材料的選定

　　多年的實踐證明，選用多阻式復合保溫結構為最佳，一般為：

　　1.1隔熱層。材料選用有機硬質(zhì)保溫材料，微孔硅酸鈣瓦塊。

　　微孔硅酸鈣保溫瓦性能指標

　　此材料的主要優(yōu)點：耐溫適中，強度高，導熱系數(shù)偏低，在內(nèi)滑動結構中，容易形成一個通行地溝，使工作鋼管能自由伸縮，外滑動結構中易與工作鋼管捆為一體，能和工作管同步運動，滑動支架緊固在其外層，容易緊固，少加冷橋處理，長時間運行不易脫落。

　　其缺點：由于制作工藝問題，每層一般要3——6塊瓦塊組合成，瓦塊長度按國際標準僅610mm長，這樣，每1km管道要有4——7km縫隙，加之瓦塊屬硬對硬，不易擠嚴，扣瓦抹縫都是人工，工作量太大，很難全部抹嚴，一旦有一點縫隙，高壓發(fā)泡時，聚氨酯泡漠就會順著縫擠進去。實例，我們解剖過一根管，發(fā)泡料最多的可把一層厚60mm的縫擠透。一旦運行，高溫蒸汽就可順著其縫向外泄露，破壞保溫層，使保溫層逐步炭化，隨著運行時間最后會蔓延破壞整個保溫層。

　　實例，信陽平橋電廠一期工程，主干線F426就是其工藝，剛運行時還可以，運行還不到一年，就冒汽，人行道的樹已全部蒸死，保溫層已全部失去保溫效果，熱損太大。所以在內(nèi)滑動結構中，微孔硅酸鈣瓦塊不一采取雙層扣瓦，它只能起隔熱減熱作用。在微孔硅酸鈣瓦塊外應加一層半硬質(zhì)密閉隔熱層。

　　1.2半硬質(zhì)密閉隔熱層

　　其材料選用半硬脂保溫管殼，容重不能低于65kg。經(jīng)實踐證明，巖棉吸水易結板，不可取。離心玻璃棉管為最好，既有強度，導熱系數(shù)又低。

其優(yōu)點：1.它可完全把隔熱層微空硅酸鈣瓦塊的縫擠死，使熱氣不會歪斜；2.由于離心玻璃棉會談率是100%，即使吸水后也不半截，烘干后各種性能指標不邊，體積不會因其因素變形；3.它又是一個很暢通的排潮通道，進水后可在最短時間排出去，不會因水排不出去造成爆管，使管道很快處于正常狀態(tài)。（一般吸水后，一周內(nèi)排完）。4.由于離心玻璃棉是柔性材料，運行中管子的熱漲位移可隨之拉伸，不至于把保溫層拉壞。

1.3在離心玻璃棉外層。加上一層鋁箔反射層，作用有二：1.可使熱量反射減小熱阻；2.又使聚氨脂保溫層的一層屏障，蒸汽熱蒸后不使氣息水、保溫層一旦西水，它會永遠排不出，即使排除一般，由于聚氨脂泡墨寶問曾保溫效果好，外層的一般就很難烘干，會失去最佳的保溫效果，使表面溫度加大，熱損加大。

1.4保溫層。采用當今最好的保溫材料，聚氨脂泡墨塑料。

(3)聚氨脂泡沫塑料：

　　此保溫參不一太后，最好不要超過35mm，由于其保溫效果好，后了熱組大，導致層間截面溫度增高，破壞保溫層、防水層。

　　1.5保溫結構的層間溫度計算，要設定最經(jīng)濟的保溫后，不一過后，防止熱祖師見曾截面問。

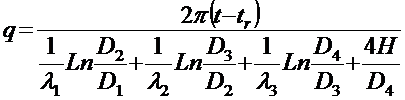

　　舉例：Dn300。運行溫度300。C，工作壓力1.2Mpa，埋聲觀眾1.5m，土壤溫度16。c，土壤導熱系數(shù)1.5W/m.k(砂紙黏土)，接頂表面溫度不超過50。C，熱損千米溫降10。C以下。經(jīng)計算減阻曾厚5mm，微空硅酸鈣瓦塊后50mm，聚安置泡沫塑料后30mm，防水層鋼卷厚3mm，玻璃鋼防腐防水層厚4mm。其計算是如下：

　　1.6有了最佳的經(jīng)濟保溫厚度，那么最重要的也是蒸汽直埋保溫管成敗的關鍵一環(huán)--防水層;設計時一定要在外防水層上下大功夫，把有些不必要環(huán)節(jié)的經(jīng)費省到防水層上，因為“水”是直埋工程的天敵，實踐證明：用鋼外護內(nèi)滑動結構，由于受剛套的標定尺寸、厚度、直徑的限制，只能就大不就小，保溫厚度自然加大，不經(jīng)濟，關鍵是防腐問題不好解決，上述DN300的保溫厚度計算，如果按標準鋼管就得用DN700*8鋼管，就此一項就加大了投資。由于埋地鋼管的防腐問題難以解決，需加強防腐，此項費用也相當高，加大了建設方的投資。信陽二期工程設計是鋼外護，加強防腐(三布五油環(huán)氧煤瀝青漆)。外鋼套管徑大，保溫層加厚，加強防腐、噴砂除銹幾項，每公里就加大投資35萬元左右。安陽縣電廠DN350的設計，每km就加大投資80萬元左右。其原因：設計提供的參數(shù)不合理，埋深2m，土壤溫度(實際提供地表溫度)20°C，土壤導熱系數(shù)1.2W/m.k(沙質(zhì)粘土)，表面溫度50°C，這樣，保溫厚度單邊加大了130mm。因此對各地的土壤溫度及導熱系數(shù)一定要參照建設部有關資料提供的數(shù)據(jù)為計算依據(jù)，現(xiàn)場實測為最好。

　　防腐要采用強度高的防腐層，三布五油，一般用環(huán)氧煤瀝青漆或瀝青漆，用手糊易下淌、上部會出現(xiàn)氣孔，保溫管運至現(xiàn)場安裝完畢，占30%以上的防腐層都要重新修補，即費工又費錢，一旦發(fā)現(xiàn)不了，后患無窮。

　　實踐證明：選用多阻式鋼-塑(纖維增強塑料玻璃鋼)復合結構為最好，剛套用3-4mm毫米直縫卷管，外用3-5mm厚機械纏繞玻璃鋼。

其優(yōu)點：一可借鑒鋼外護強度高、密封好、不進水的特性，二可借鑒玻璃鋼整體性好、防腐防水性能好、粘合力強的特性。

實例：單純鋼外護，一旦有一點點小孔沒焊好，運行時就會烘吸式進水，無法檢出其位置，不易修復，信陽一期個別地方就是光看到冒氣多次挖開就是找不到漏點。

純玻璃鋼外護，安裝時一旦進水，排潮時由于保溫層聚氨酯泡沫被熱烘吸水，使介面溫度上升，玻璃鋼長期在超越極限溫度中，導致軟化、老化，最后被破壞進水，實例：信陽一期由于安裝時大量進水，運行中長時間排潮后導致部分玻璃鋼外護破壞，結果不得不權宜之計加上剛套。

即墨熱電廠供熱工程，由于業(yè)主施工時沒按設計要求安裝疏水裝置，設計為13個疏水裝置，但只安了三個，在二次起動運行時，造成連續(xù)2次水沖擊（水錘），結果把主管與支線鋼管焊接縫震裂，使周邊近四百多米的玻璃鋼外護，也相繼造成不同程度的破壞，進水、冒氣，后來在其段加上鋼套，但由于焊接、防腐問題難解決，一下雨就冒氣。

綜上所述，防水是直埋管道工程最重要的一環(huán)，應加大投資費用，結構一定要合理。

二、固定支墩、補償器、補口、節(jié)點、端點的處理設計

2.1蒸汽直埋最難解決的是補口、節(jié)點、端點部位處理，也是最易進水的部位，一旦處理不好，工程就會遭到整體失敗，所以設計時應盡量減少其數(shù)量。

2.1.1在滿足膨脹系數(shù)及推力允許的范圍內(nèi)，墩距越長越好，應以鋼管的定尺長度的系數(shù)+補償器長+固定墩長為最佳。

設定墩距在48mm或53mm，那么，按定尺每根管長12米，4*12m＝48m，補償器設定1.2m，固定墩2m，就是，48+1.2+2＝51.2，那么48m、53m的設計就可按51.2m設計補償量，不會有問題，這樣補口量是4+1+1＝6個口。

如：按48m設計，每段就得有一根管截去3.1m，如果按53m，每個墩距要加上一個近2m的短節(jié)，還多一個補口，保溫管一截，就會破壞其結構的嚴密性，既費工又費料，又增加漏點，使投資加大，造成浪費，設計時要弄清投資方（業(yè)主）選定的鋼管尺寸、補償量再定墩距。

2.1.2補償器。要選擇不帶預拉伸固定螺絲為好，不然限制補口時間，大部分施工現(xiàn)場的條件都很復雜，一旦固定墩固定不好，預拉伸螺絲就不能割去，補口就無法進行，只有待固定墩連接后，才能補口，因不能及時補口回填恢復，會造成雨后水泡、擾民。

如信陽一期，由于安裝與土建配合問題。造成全線1.3km全部連通，可固定支墩沒做好一個，全線36個口無法補，由于水位高，地表水源多，使其在水中浸泡長達75天，進水嚴重。后來拖到冬季下大雪才一次性突擊破口，結果，由于氣溫條件，玻璃鋼無法施工，為了不能讓其更長時間在水中浸泡后，強行施工，雖然采取了措施但還是由于玻璃鋼不固化造成進水、返工。

2.1.3固定墩選用內(nèi)固定加外固定輔助為最好。其優(yōu)點：可以減少土方及混凝土量，適用于城市地理條件窄、不易大面積開挖的地段。

2.2設計時，施工圖要在選定工藝后，與制作單位結合后再設計出圖，這樣可以減少施工安裝時很多麻煩及不必要的設計變更，造成誤工及扯皮現(xiàn)象，因為現(xiàn)場施工安裝時有很多難以想像的問題。
