管道焊接技術 PPR管道焊接常識

PPR管道焊接有哪些常識?PPR管道焊接施工中，安裝人員應熟悉熱熔式插接連接PP-R(無規共聚聚丙烯)管的一般性能，掌握基本的操作要點。安裝人員應熟悉設計圖紙，了解建筑物的結構工藝布置情況及其它工種相互配合的關系。今天小編就詳細為您講解PPR管道焊接常識，趕緊來了解下吧。

　　施工安裝作法

　　1、一般要求

　　(1)安裝人員應熟悉熱熔式插接連接PP-R(無規共聚聚丙烯)管的一般性能，掌握基本的操作要點。

　　(2)安裝人員應熟悉設計圖紙，了解建筑物的結構工藝布置情況及其它工種相互配合的關系。

　　(3)施工前應對材料和外觀及配件等進行檢查，禁止將交聯聚丙烯管長期暴露于陽光下。

　　(4)管道穿越墻、板處應設套管，套管內徑應比穿管外徑大20mm，套管內填柔性不燃材料。

　　(5)凡埋設在地下或墻、板內暗裝管道，必須先進行水壓試驗，試驗合格后方可再填埋或封閉。

　　2、配管要點

　　(1)管子的切割應采用專門的切割剪或普通手工鋸。剪切管子時應保證切口平整。剪切時斷面應與管軸方向垂直。

　　(2)管子末端外表面刀刮一斜面，在熔焊之前，焊接部分最好用酒精清潔，然后用清潔的布或紙擦干。并在管子上劃出需熔焊的長度。

　　(3)將專用熔焊機打開加溫至260℃，當控制指示燈變成綠燈時，開始焊接。

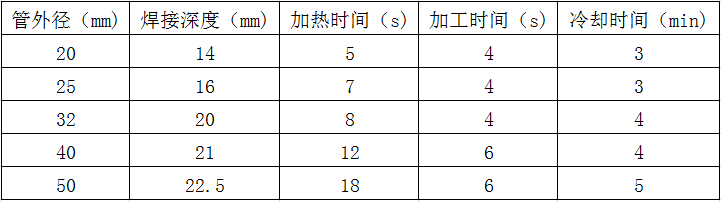

　　(4)將需連接的管子和配件放進焊接機頭，加熱管子的外表面和配件接口的內表面。然后同時從機頭處拔出并迅速將管子加熱的端頭插入已加熱的配件接口。插入時不能旋轉管子，插入后應靜置冷卻數分鐘不動。其加熱時間和冷卻時間及焊接深度按下表要求執行：

　　注：若環境溫度小于5℃，加熱時間應延長50%。

　　(5)熔焊機用完后，需清潔機頭以備下次使用。

           (6)將已熔焊連接好的管子安裝就位。

　　3、管道支、吊架安裝

　　(1)管道支吊架的選用，可根據現場安裝情況，選用管材生產廠制造配套生產的塑料管夾或全國通用給排水標準圖集《管道支架及吊架S161》中55—16、48、49頁中的鋼制支吊架。安裝時鋼制支、吊架的管卡與管子之間襯一層厚度為1mm的軟橡膠板。

　　(2)管道支、吊架安設間距

           1)立管支架最大間距如下表：

　　2)橫管支、吊架最大間距如下表：

　　(三)系統水壓試驗

　　1、水壓強度試驗壓力應為管道系統工作壓力的1.5倍，但不得小于0.60MPa。本工程采用試壓值為1.00MPa。

　　2、水壓試驗之前，對試壓管道采取安全有效的固定和保護措施。

　　3、水壓試驗步驟

　　(1)將試壓管道末端封堵，緩慢注水，同時將管道內氣體排除。

　　(2)充滿水后進行水密性檢查。

　　(3)系統應緩慢升壓，升壓時間不得小于10min。

　　(4)升壓至規定試驗壓力后，停止加壓，穩壓15到30分鐘，觀察接頭部分有無漏水現象。

　　(5)穩壓半小時后，再補壓至規定的試驗壓力值以消除管道因裝水承壓后，管道體積膨脹對試壓結果的干擾。
