1、水泵出水先止回閥后閘閥適用于小口徑管道，閘閥有保護止回閥不致?lián)p壞的功能;
2、水泵出水先閘閥后止回閥適用于大口徑管道，此時閘閥易于啟閉;止回閥的設置主要是為了避免泵的反轉速度過高及淹沒泵房的情況出現。設置在泵的吸入口，則停泵水倒流依然會對泵產生影響。此外，泵的吸入口應盡量避免安裝過多的管件，使泵能夠維持足夠的氣蝕余量。為了防止停泵時產生的水錘對橡膠頭產生破壞，應將橡膠頭緊接水泵出口設置，對于閘閥和止回閥還沒有個很有說服力的理由決定其順序，習慣上順序?yàn)橄鹉z頭，止回閥，閘閥。

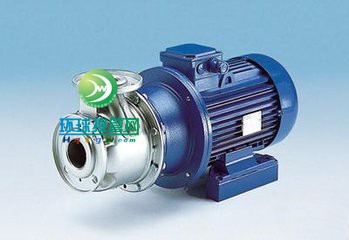

水泵
實際的安裝順序應該是：軟接頭，止回閥，閘閥。壓力表最好裝在水泵出水口上，但一定要在止回閥前。
理由：
1)軟接接頭是為了起減振。當然是水泵與管路系統的連接處。
2)正常工作時，閘閥是不太操作的，而止回閥是頻繁動作的，所以維修概率較大，維修時關閉該泵出水管閘閥就能維修而不影響系統的正常運行。
3)壓力表裝在止回閥前，可以防止水錘作用對壓力表的沖擊和破壞。
4)有人提出大口徑管，止回閥裝在閘閥后以便開閉，這不現實。因?yàn)樗猛Ｖ箷r(shí)由于止回閥存在，裝在止回閥后的閘閥前后的水壓是一致的，閘閥的開閉是不存在問題的。當然大口徑閥門本身就比較難操作一點的。順便說一句，一個施工隊教的經驗：泵出入口先做變徑再接軟接如果泵的法蘭和軟接接不上經過變徑或者一段短管的過渡就接的上了其實泵本身就是一個很大的振動源，接軟的目的就是為了減少這種振動對管道的損害。所以象對這種設備都是首先接軟(空調上冷水機組，風機也是這樣)，然后才是其它部件：止回閥、閘閥(蝶閥)。當然止回閥接在出水端毫無疑問，否則也就不叫止回閥了。至于壓力表的接法樓上的說法都有道理。壓力表加在軟接與閥之間。
