安全閥分類和參數選型方法詳解
1.安全閥的分類

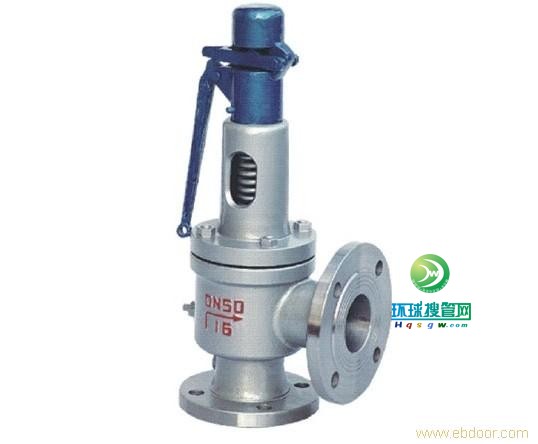

現在大量生產的安全閥有繃簧式和桿式兩大類。別的還有沖量式安全閥、先導式安全閥、安全切換閥、安全解壓閥、靜重式安全閥等。繃簧式安全閥首要依托繃簧的效果力而作業，繃簧式安全閥中又有關閉和不關閉的，通常易燃、易爆或有毒的介質應選用關閉式，蒸汽或惰性氣體等能夠選用不關閉式，在繃簧式安全閥中還有帶扳手和不帶扳手的。扳手的效果首要是檢查閥瓣的靈敏程度，有時也能夠用作手動緊迫泄壓用，如圖3。杠桿式安全閥首要依托杠桿重錘的效果力而作業，但由于杠桿式安全閥體積巨大通常約束了選用規模。溫度較高時選用帶散熱器的安全閥。
安全閥的首要參數是排量，這個排量決議于閥座的口徑和閥瓣的敞開高度，由敞開高度不一樣，又分為微啟式和全啟式兩種。微啟式是指閥瓣的敞開高度為閥座喉徑的1/40～l/20。全啟式是指閥瓣的敞開高度為閥座喉徑的1/4。
2.安全閥的選用
由操作壓力決議安全閥的公稱壓力，由操作溫度決議安全閥的運用溫度規模，由計算出的安全閥的定壓值決議繃簧或杠桿的定壓規模，再依據運用介質決議安全閥的原料和構造型式，再依據安全閥泄放量計算出安全閥的喉徑。以下為安全閥選用的通常規矩。 (l)熱水鍋爐通常用不關閉帶扳手微啟式安全閥。 (2)蒸汽鍋爐或蒸汽管道通常用不關閉帶扳手全啟式安全閥。 (3)水等液體不行壓縮介質通常用關閉微啟式安全閥，或用安全泄放閥。 (4)高壓給水通常用關閉全啟式安全閥，如高壓給水加熱器、換熱器等。 (5)氣體等可壓縮性介質通常用關閉全啟式安全閥，如儲氣罐、氣體管道等。 (6)E級蒸汽鍋爐通常用靜重式安全閥。 (7)大口徑，大排量及高壓體系通常用脈沖式安全閥，如減溫減壓設備、電站鍋爐等，如圖8所示。 (8)運送液化氣的火車槽車、轎車槽車、貯罐等通常用內裝式安全閥，如圖4所示。 (9)油罐頂部通常用液壓安全閥，需與呼吸閥合作運用。 (10)井下排水或天然氣管道通常用先導式安全閥，如圖6所示。(11)液化石油氣站罐泵出口的液相回流管道上通常用安全回流閥。(12)負壓或操作過程中可能會發生負壓的體系通常用真空負壓安全閥。(13)背壓動搖較大和有毒易燃的容器或管路體系通常用波紋管安全閥。(14)介質凝固點較低的體系通常選用保溫夾套式安全閥。
1.安全閥的分類
現在大量生產的安全閥有繃簧式和桿式兩大類。別的還有沖量式安全閥、先導式安全閥、安全切換閥、安全解壓閥、靜重式安全閥等。繃簧式安全閥首要依托繃簧的效果力而作業，繃簧式安全閥中又有關閉和不關閉的，通常易燃、易爆或有毒的介質應選用關閉式，蒸汽或惰性氣體等能夠選用不關閉式，在繃簧式安全閥中還有帶扳手和不帶扳手的。扳手的效果首要是檢查閥瓣的靈敏程度，有時也能夠用作手動緊迫泄壓用，如圖3。杠桿式安全閥首要依托杠桿重錘的效果力而作業，但由于杠桿式安全閥體積巨大通常約束了選用規模。溫度較高時選用帶散熱器的安全閥。
安全閥的首要參數是排量，這個排量決議于閥座的口徑和閥瓣的敞開高度，由敞開高度不一樣，又分為微啟式和全啟式兩種。微啟式是指閥瓣的敞開高度為閥座喉徑的1/40～l/20。全啟式是指閥瓣的敞開高度為閥座喉徑的1/4。
2.安全閥的選用
由操作壓力決議安全閥的公稱壓力，由操作溫度決議安全閥的運用溫度規模，由計算出的安全閥的定壓值決議繃簧或杠桿的定壓規模，再依據運用介質決議安全閥的原料和構造型式，再依據安全閥泄放量計算出安全閥的喉徑。以下為安全閥選用的通常規矩。 (l)熱水鍋爐通常用不關閉帶扳手微啟式安全閥。 (2)蒸汽鍋爐或蒸汽管道通常用不關閉帶扳手全啟式安全閥。 (3)水等液體不行壓縮介質通常用關閉微啟式安全閥，或用安全泄放閥。 (4)高壓給水通常用關閉全啟式安全閥，如高壓給水加熱器、換熱器等。 (5)氣體等可壓縮性介質通常用關閉全啟式安全閥，如儲氣罐、氣體管道等。 (6)E級蒸汽鍋爐通常用靜重式安全閥。 (7)大口徑，大排量及高壓體系通常用脈沖式安全閥，如減溫減壓設備、電站鍋爐等，如圖8所示。 (8)運送液化氣的火車槽車、轎車槽車、貯罐等通常用內裝式安全閥，如圖4所示。 (9)油罐頂部通常用液壓安全閥，需與呼吸閥合作運用。 (10)井下排水或天然氣管道通常用先導式安全閥，如圖6所示。(11)液化石油氣站罐泵出口的液相回流管道上通常用安全回流閥。(12)負壓或操作過程中可能會發生負壓的體系通常用真空負壓安全閥。(13)背壓動搖較大和有毒易燃的容器或管路體系通常用波紋管安全閥。(14)介質凝固點較低的體系通常選用保溫夾套式安全閥。
