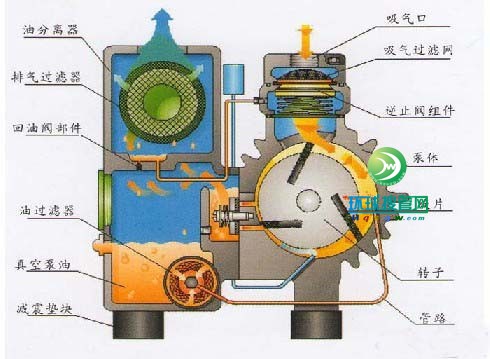

油封式真空泵工作原理及結構圖

　　油封式真空泵工作原理及結構

　　現今大量利用的機器真空泵，相向活動的零件間共同精度縱然很高。在泵到達極限真空時，也難以制止氣體由低真空端向入口端“突破”返流。由于泵在計劃制造及裝置中不行制止地存在有害空間，這也低落泵的極限真空度。油封式真空泵便是用油將相向活動的零部件和排氣閥零件間密封起來;同時有害空間充填，使得高壓氣體反“突破”的時機少得多，密封性能也就好得多，從而使泵能到達較高的真空度。

　　用油來連結活動部件的密封、靠泵腔容積變革而實現抽氣的機器真空泵統稱油封式真空泵。同時用油來連結活動部件的密封、靠泵腔容積變革而實現抽氣的機器真空泵統稱油封式真空泵。它們的事情原理都是使泵腔事情室容積機器地增大和縮小而抽氣。當泵腔內事情室容積變得最小時，與泵的入口管道連通，于是氣體進入泵吸入腔，不停到吸入腔容積最大并重新與進氣口離開時為止。當容積淘汰時，氣體被壓縮，直到氣體的壓力大于一個大氣壓，排氣閥被打開，將氣體排擠。

　　現在，油封式真空泵是海內真空得到技能中應用最廣的一種泵，它不但可單獨用作低真空設置裝備部署的排氣用泵，同樣也可用作高真空排氣時的前級真空泵。真空行業中遍及利用的油封式機器真空泵大多是中、小型的旋片泵和中、大型的滑閥泵等。因此，它已經在很多部分，比方電真空、電子、輕化工、鋼鐵、有色冶煉等產業部分中發揮的作用越來越大。由于油封式真空泵均裝有氣鎮裝置，以是也可以抽除濕潤氣體。但它的不敷時如今還不適于對含氧過高、有爆炸性、對玄色金屬有腐化性，對泵密封油起化學作用、及含有顆粒塵土的氣體的處置處罰。

　　現在，海內的很多研究單元和生產廠家正在計劃和生產出抽除水蒸氣和耐腐化的油封真空泵系列。隨著新技能、新質料的生長和應用，性能更好的、能滿意種種產業必要的、順應本領強的種種油封式真空泵必將生產出來。
