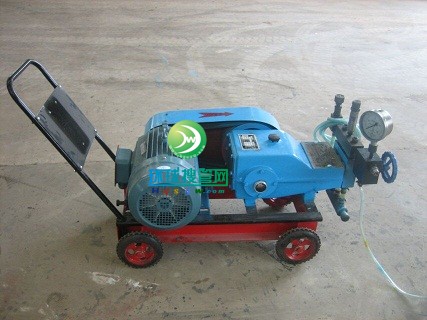

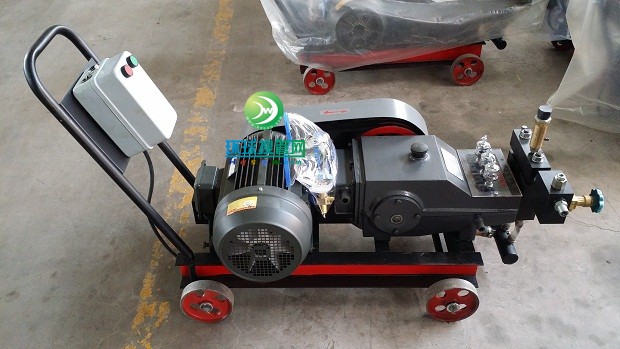

一、3D-SY7.5型系列電動試壓泵用途：

 3D-SY7.5型系列電動試壓泵為三柱塞電動高壓泵，廣泛運用于石油裝備制造、航天、軍工、船只、核電、石油化工、冶金等領域，也可作為主機或配套設備運用。適用于各類壓力容器、鍋爐、管道、閥門等作強度試驗、密封試驗、爆破試驗以及試驗室中取得高壓液體；也可用于漏失量檢查及高壓介質灌注。該試壓泵外加清洗附件還可作為小型清洗機運用。

二、3D-SY7.5型系列電動試壓泵特征：

  3D-SY7.5型系列電動試壓泵具有體積小、流量大、效率高、作業平穩、操作簡略、安全可靠等特征。該高壓試壓泵可在額定流量和壓力下連續作業。該泵運送介質通常為常溫清水，也可運用乳化液、防銹水及粘度與水附近的中性油品。

   新式三缸臥式試壓泵，現為職業技術干流，其特征是流量大、效率高、作業平穩、功用安穩、操作功用好、試驗壓力手動恣意調度，具有自動保壓功用。



三、3D-SY7.5型系列電動試壓泵規格型號：

規 格 型 號	流 量 L/h	額定 壓力Mpa	泵 速 r/min	功 率 Kw	外 形 尺 寸 長x寬x高mm	重 量 Kg
3DSY1420/15	1150	15	550	7.5	1200700X700	190
3DSY1150/25	1000	25
3DSY910/31.5	750	31.5
3DSY700/40	600	40
3DSY510/60	400	60
3DSY350/70	300	70
3DSY235/80	200	80	285	5.5		180
3DSY150/100	150	100
3DSY235/100	230	100	285	5.5	1200700X700	190

四、主要結構及工作原理

本機主要由高壓往復泵、溢流閥（40Mpa以上規格無此部件）、止回泄壓閥、高壓軟管等組成。

1、高壓往復泵：本泵為臥式三柱塞泵，由電動機驅動，分為動力端和液力端。

（1）動力端：（如圖1）由皮帶輪、曲軸、連桿等組成。電機通過皮帶輪傳動并減速，帶動曲軸旋轉由曲軸連桿機構將旋轉運動轉換為直線往復運動，帶動柱塞往復運動。

（2）液力端：（如圖2）由柱塞副、缸體、泵頭、進出水閥組、安全閥等組成。連桿帶動柱塞往復運動，使缸體內容積周期變化，當柱塞為吸入行程時，出水閥關閉，工作介質在大氣壓下頂開進水閥進入缸體內；在排出行程時，進水閥關閉，柱塞將工作介質通過出水閥并經泵頭排出。該過程周期性重復進行，從而完成泵將工作介質吸入并排出的功能。

    2、溢流閥（如圖3）用于調節泵的輸出壓力及恒定系統壓力。

順時針旋轉調節螺母，泵的輸出壓力升高，反之，則輸出壓力降低。當進行保壓試驗時，當系統壓力達到設定壓力值后，應反時針旋轉調節螺母將溢流閥全部打開，以卸除泵的排出壓力。

當用戶需要恒壓輸出時，只需將壓力調到設定值并鎖緊鎖緊螺母即可。

    3、止回泄壓閥（如圖4）用于自動截斷保壓及卸除系統壓力。、

保壓試驗結束后，打開泄壓閥手輪，即可卸除系統壓力。在升壓過程中，若誤操作使系統壓力高于應設定值，可適當打開泄壓閥手輪，卸除部分壓力后重新升壓。

在該閥上裝有壓力表，在升壓過程及保壓過程中均顯示試壓管路壓力。

五、安裝及使用方法

1、安裝

（1）安裝好扶手。

（2）安裝好電機起動器及電源線路。（見圖6）

（3）安裝好止回泄壓閥（該件出廠時由主機拆下單獨包裝）。安裝位置見圖5，該件由反順螺母與溢流閥三通出口（40MPa以上規格直接與泵頭出口）連接，連接處應用紫銅墊進行密封。

（4）安裝好壓力表。

（5）用高壓軟管將試壓管路與止回泄壓閥進行連接，連接處應用紫銅墊進行密封。

（6）裝好進水管路。

2、使用方法

    （1）使用前的準備工作

    a.傳動箱內加足潤滑油，使油面達到油位指示線位置，潤滑油為N46號機械油（或40＃機械油）。

b.檢查各螺紋連接處有無松動。

c.檢查電機及啟動器絕緣部分是否符合電器規程要求。為安全用電，整機必須可靠接地。

d.設置一清潔的貯水器并保證足夠的水源供應。將進水管濾網放入貯水器中，注意濾網不得露出水面。
