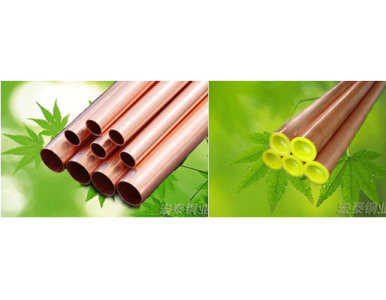

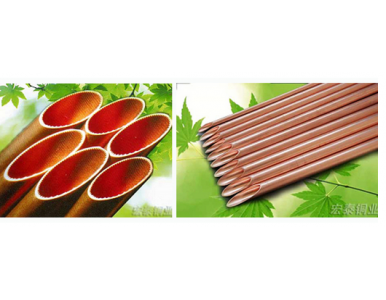

內螺紋銅管宏泰銅管
用途: 空調、制冷用管
標準: GB/T 20928-2007
狀態: 軟態
包裝: 托盤包裝
產品規格宏泰銅業
|
序號 |
規格 |
外徑D/ mm |
內徑d/ mm |
底壁厚 TW/mm |
齒高 Hf /mm |
總壁厚 TWT/mm |
齒頂角α |
螺旋角 β/° |
螺紋數 n /條 |
|
1 |
φ7.00×0.27＋0.15-53-18 |
7.00 |
6.16 |
0.27 |
0.15 |
0.42 |
53 |
18 |
60 |
|
2 |
φ7.00×0.25＋0.18-40-18 |
7.00 |
6.14 |
0.25 |
0.18 |
0.43 |
40 |
18 |
50 |
|
3 |
φ7.00×0.25＋0.22-22-16 |
7.00 |
6.06 |
0.25 |
0.22 |
0.47 |
22 |
16 |
54 |
|
4 |
φ9.52×0.28＋0.15-53-18 |
9.52 |
8.66 |
0.28 |
0.15 |
0.43 |
53 |
18 |
60 |
|
5 |
φ9.52×0.30＋0.20-53-18 |
9.52 |
8.52 |
0.30 |
0.20 |
0.50 |
53 |
18 |
60 |
|
6 |
φ9.52×0.27＋0.16-30-18 |
9.52 |
8.66 |
0.27 |
0.16 |
0.43 |
30 |
18 |
70 |
|
注：內徑的計算方法：d = D — 2×TWT |
|||||||||
