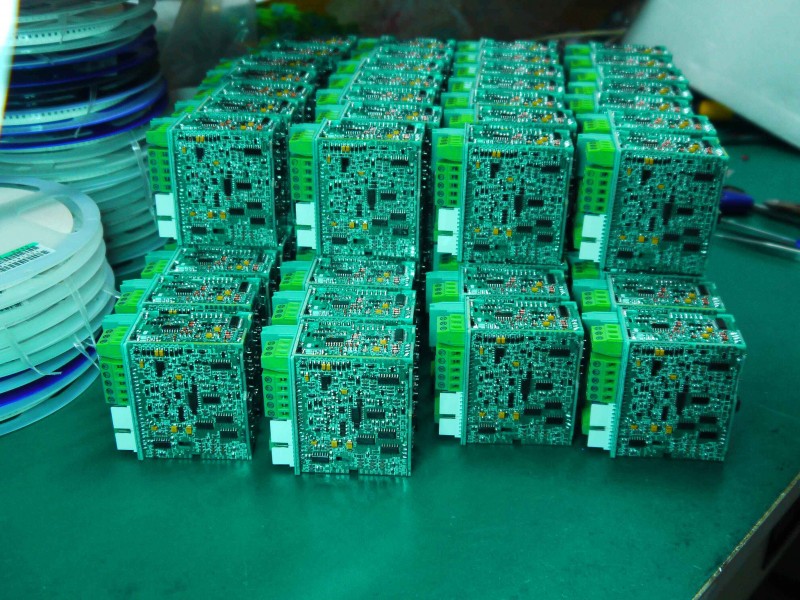

PT-3D-J PK-3D-J三相智能控制模塊是在我公司推出的PT-3C-J型模塊的基礎上研發的新一代三相整體調節型電動執行器專用控制模塊。其接收來自DCS等系統或PLC等控制器的DC4～20mA標準電流信號,控制電動執行器完成對閥門開 啟程度的比例調節。該產品集相序自動調整,比例調節,隔離放大,閥位變送,功率驅動等諸多功能于一體,具有缺相保護,過力矩保護,電子互鎖保護,禁動延時 保護,丟信保護,溫度保護等完善的保護功能。還可加配現場按鈕板,實施現場操作并提供多種報警輸出；加配閥位液晶顯示屏,精確直觀地顯示閥位開度；加配紅 外遙控器,實現較高防護等級的現場操作。該產品具有抗干擾能力強,性能可靠,抗震,防潮,體積小,接線簡單,調試方便等優點�，F(xiàn)已廣泛應用于DKJ,DKZ,DZW,LQA,QB,QT,SD,SM,SMC,SR,2SA,802,903,3410,3610等系列產品上。

主要技術參數和性能特點

1,電源電壓：380V±10%,50HZ±5%（特殊要求可在訂貨時提出）。

2,電源接線方式：三相三線制,三相四線制。

3,可自動識別,調整三相電源的相序,而正確執行對閥門的開,關控制。

4,具有缺相保護,過力矩保護,電子互鎖保護,禁動延時保護,丟信保護,溫度保護等完善的保護功能。

5,可加配：現場按鈕板,閥位液晶顯示屏,紅外遙控等功能。

6,提供兩組輸出干觸點：一組綜合報警（斷電,缺相,過力矩,丟信）一組遠程/現場狀態指示。

7,輸入/輸出信號通道均采用光電隔離（可承受2000V浪涌電壓）。

8,輸入信號：DC4mA～20mA。

9,輸出信號：DC4mA～20mA。

10,輸入通道阻抗：150Ω（DC4mA～20mA）,≧500KΩ（DC1V～5V）。

11,輸出電流負載電阻：≦750Ω。

12,適配閥位電位器阻值：1KΩ。

13,輸出閥位電流的調節范圍較大：低端0%～85%,即低端無需調到零位；高端15%～100%。即當單圈閥位電位器轉角較小時（0～45°）,或轉角最大時（0°～270°或0°～330°）之間都可調出DC4mA～20mA。

14,獨特的反饋電流調節技術只需閥門開,關一次,即可準確調準DC4～20mA電流,無需傳統方式反復調節。

15,通過模塊上的撥碼開關可設置正作用和反作用：正作用時控制電流4mA對應閥門全關,20mA對應閥門全開；反作用時控制電流20mA對應閥門全關,4mA對應閥門全開。

16,通過模塊上的撥碼開關可設置控制電流信號丟失時的三種工作狀態：保持原位,全開,全關。（注：當控制電流低于2mA時,視為信號丟失）。

17,可適用于可逆控制,接通持續率50%,每小時接通次數≦1200次。

18,靈敏度：0.3～20%可調。

19,工作溫度：-30℃～+70℃（特殊溫度要求請致電聯系）。

20,環境濕度：≦95%（25℃）。

t-fam?#??
???O?scii-font-family: Calibri;mso-hansi-font-family:Calibri;color:black;mso-font-kerning:0pt'>；
2.3 輸入信號
DC4～20mA或DC1～5V
2.4 輸出信號
DC4～20mA
2.5 控制精度
基本誤差：1﹪ 回差≤1﹪ 死區≤1﹪
