陶瓷貼片系列

陶瓷耐磨管是本公司在吸取國內外同類產品先進技術的基礎上，開發研制的一種鋼--鑲嵌陶瓷耐磨變管。他將陶瓷的高硬度、高耐磨性和鋼的高韌性可加工性、焊接性強強結合在一起。他超高的耐磨性，超輕的重量，適中的造價，使它成為同類產品的佼佼者。

結構

一、 外營為鋼板焊接

二、 內鑲AI2O3燒結成型，防脫落陶瓷片鋼營用膠粘接，防脫落瓷片本身三面成壓與被壓狀態，保證瓷片不脫落。

三、 在瓷片中必錐形孔中有一錐型穩固螺絲穿透瓷片和鋼板(鋼板打孔)絲桿穿透鋼板與鋼板外踴焊接成一體，膠與穩固螺絲，雙重保險把瓷片鑲嵌在鋼管內壁。

四、 鑲嵌結構圖

鋼-鑲嵌陶瓷耐磨彎管道性能特點

超高的耐磨性

1. AI2O3≧95%陶瓷的耐磨性是鋼的10倍以上。

2. 特厚的耐磨層。(根據用戶要求增減耐磨層6mm-9mm)

雙重防脫落性

1. 采用防脫落瓷片，瓷片之間的結構為三面壓與被壓狀態。

2. 管徑一周有4-6個穩固螺孔，穿透瓷片的中心錐型孔、與鋼管外壁焊接成一體。

造價低

1. 價格與”863”復合陶瓷相當。

2. 價格是雙金屬耐磨彎管的60%-80%

超輕的重量 方便的安裝

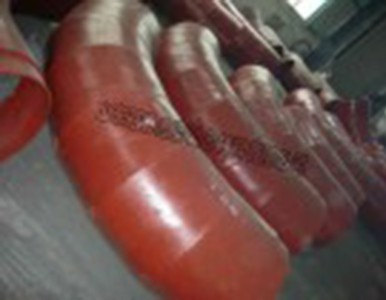

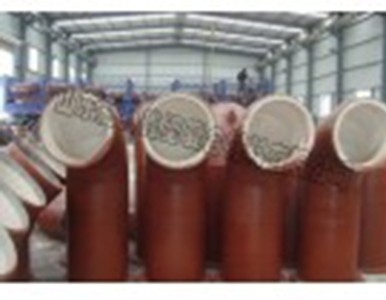

GXT鋼-鑲嵌陶瓷彎管  --863復合陶瓷彎管的80%

重量約是相同規格 --雙金屬耐磨彎管的50%

--鑄石彎管的50%

防脫落加固耐磨陶瓷片為廠99年開發的專利產品，它有效的解決了防磨瓷片的脫落問題陶瓷片本身三面互壓、插接的狀態防止脫落，瓷片中心有一錐形孔，用錐形螺絲做穩固釘與防磨工件焊接成一體，又一次保障了瓷片的穩固。

耐高溫

-50℃—400℃范圍長期運行

瓷片3—4×10-6/℃膨脹系數

膠6-8×10-6/℃膨脹系數

鋼管12×10-6/℃膨脹系數

因此具有良好的熱穩定性

主要技術參數

AI2O3≧95%

耐磨層6mm-9mm

耐磨性層硬度HRA≧80

耐溫-50℃—400℃

彎管規格≧Φ325
