內江PE管材規格

PE管材規格
公稱外徑dn,mm	公稱壁厚en,mm
	標準尺寸比
	SDR26	SDR21	SDR17	SDR13.6	SDR11
	公稱壓力，Mpa
	0.6	0.8	1	1.25	1.6
32	-	-	-	-	3
40	-	-	-	-	3.7
50	-	-	-	-	4.6
63	-	-	-	4.7	5.8
75	-	-	4.5	5.6	6.8
90	-	4.3	5.4	6.7	8.2
110	4.2	5.3	6.6	8.1	10
125	4.8	6	7.4	9.2	11.4
140	5.4	6.7	8.3	10.3	12.7
160	6.2	7.7	9.5	11.8	14.6
180	6.9	8.6	10.7	13.3	16.4
200	7.7	9.6	11.9	14.7	18.2
225	8.6	10.8	13.4	16.6	20.5
250	9.6	11.9	14.8	18.4	22.7
280	10.7	13.4	16.6	20.6	25.4
315	12.1	15	18.7	23.2	28.6
355	13.6	16.9	21.1	26.1	32.2
400	15.3	19.1	23.7	29.4	36.3
450	17.2	21.5	26.7	33.1	40.9
500	19.1	23.9	29.7	36.8	45.4
560	21.4	26.7	33.2	41.2	50.8
630	24.1	30	37.4	46.3	57.2
710	27.2	33.9	42.1	52.2	-
800	30.6	38.1	47.4	58.8	-
900	34.4	42.9	53.3	-	-
1000	38.2	47.7	59.3	-	-



一．PE給水管產品概念：

是以專用聚乙烯為原材料經塑料擠出機一次擠塑成型，應用于城鎮給水管網、灌溉引水工程、垃圾處理場、集污管道工程及農業噴灌工程、特別適用于耐酸堿、耐腐蝕環境的塑料管材。由于PE管道采用熱熔、電熱熔連接，實現了接口與管材的一體化，并可有效抵抗內壓力產生的環向應力及軸向的抗沖應力，而且PE管材不添加重金屬鹽穩定劑，材質無毒、不結垢、不滋生細菌，避免了飲水的二次污染，規格Ф20—Ф630,價格低廉。

二.PE給水管性能特點:

由于PE管道采用熱熔、電熱熔連接，實現了接口與管材的一體化，并可有效抵抗內壓力產生的環向應力及軸向的抗沖應力，而且PE管材不添加重金屬鹽穩定劑，材質無毒、不結垢、不滋生細菌，避免了飲水的二次污染。

1、長久的使用壽命——在額定溫度、壓力狀況下，PE管道可安全使用50年以上。

2、卓越的耐腐蝕性能——除少數強氧化劑外，可耐多種化學介質的侵蝕；無電化學腐蝕。

3、優異的抗磨損性能——在輸送礦砂泥漿時，PE管的耐磨性是鋼管的4倍以上。

4、良好的衛生性能——PE管加工時不添加重金屬鹽穩定劑，材質無毒性，無結垢層，不滋生細菌，較好地解決了城市用水的二次污染。

5、較好的耐沖擊性——PE管韌性好，耐沖擊強度高，重物直接壓過管道，不會導致管道破裂。

6、可靠的連接性能——PE管熱熔電熔接口的強度高于管材本體，接縫不會由于土壤移動或活載荷的作用而斷開。

7、良好的施工性能——管道質輕，焊接工藝簡單，施工方便，工程綜合造價低。

三.PE給水管應用范圍:

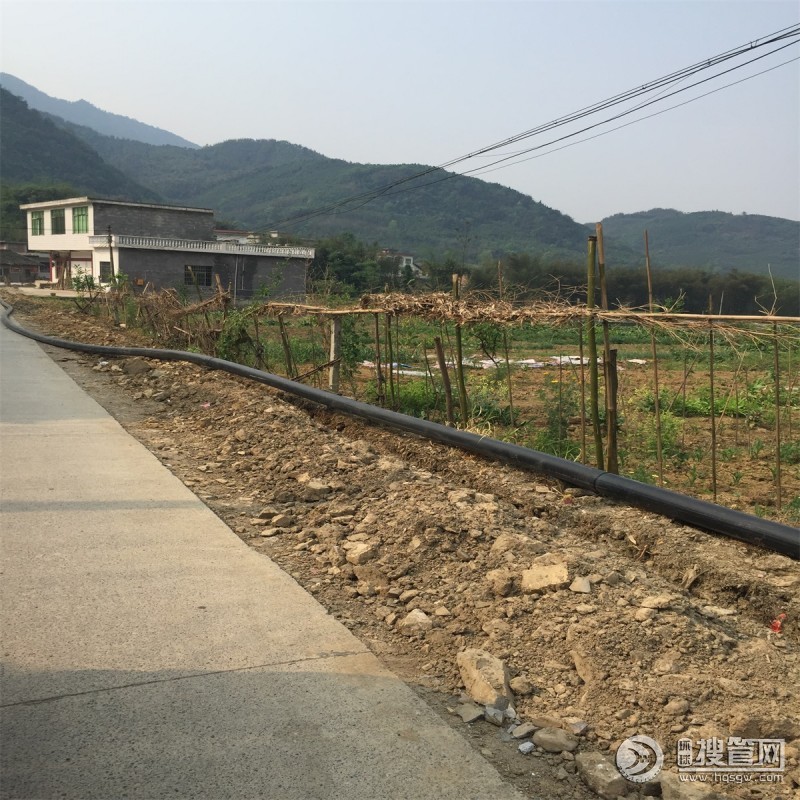

應用于城鎮給水管網、灌溉引水工程、垃圾處理場、集污管道工程及農業噴灌工程的塑料管材

四．PE給水管施工：

1、給水工程施工測量：

1）測量放線：首先根據建設單位移交的坐標點及高程點，設計施工現場測量簡圖。

2）將控制坐標點引測至施工現場，做好標記，并加以保護。

3）按照工程特點的要求引測具部控制點。

4）進行施工溝槽中線及邊線的放置。

5）測量管底標高。

6）測量中室底高程。

2、施測方法：

1）用經偉儀依據甲方移交的坐標點，加密道路中心樁，每150m設一控制樁，并加以保護，用水準儀將高程引測到附近建筑物上，做上明顯的記號。

2）采用方向法，配以直尺確定溝槽開挖邊線，用白灰撒出開挖線。

3）溝槽開挖后進行龍門樁設置，采用木板，間距不超過35m，將管道中心線及高程引測其上。

3、溝槽開挖的施工方法:

1）溝槽開挖采用小型機械開挖，人工修坡，開挖邊坡為1：1，開挖溝槽的土方堆放至北測，堆土距開挖邊線不小于1.5m，開挖溝槽底部土層確保不被攏動，溝槽開挖應預留20cm左右保護層，用人工清理。

2）開挖溝槽時，如遇有管線、電纜時加以保護，并及時向相關單位報告，及時解決處理，以防發生事故造成損失。

3）開挖溝槽土層要堅實，如遇松散的回填土、腐植土或石塊等，應進行處理，散土應挖出，重新回填，回填厚度不超過20cm進行碾壓，腐植土應挖取換填砂礫料，并碾壓夯實，如遇石塊，應清理出現場，換填土質較好的土回填。

4）在開挖溝槽過程中，應對溝槽底高程及中線隨時測控，以防超挖或偏位。

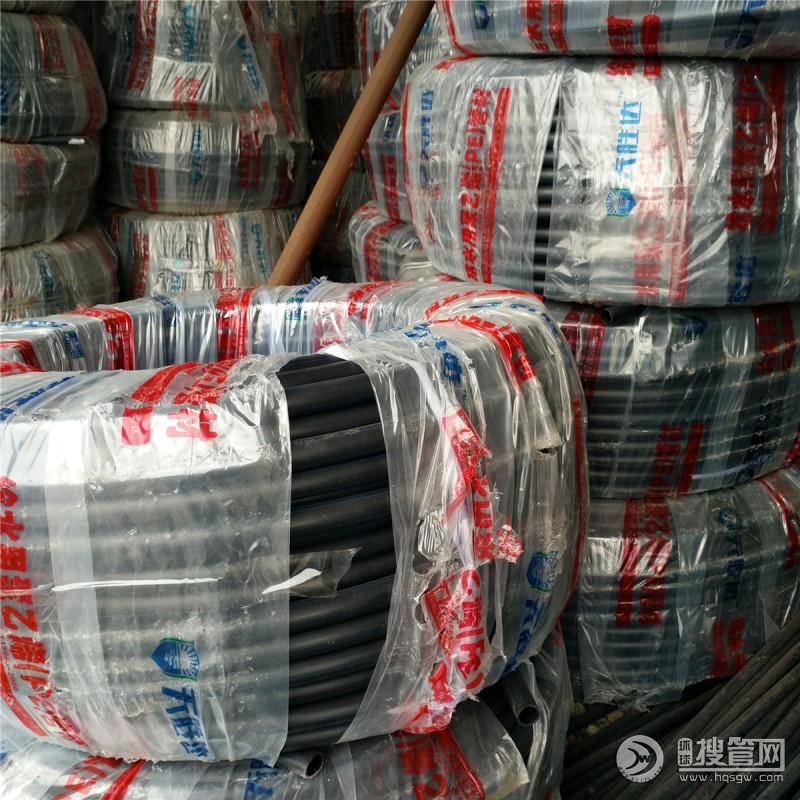

包裝儲運

貯存時應遠離火源，隔熱，倉庫內應保持干燥、整潔，嚴禁混入任何雜質，嚴禁日曬、雨淋。運輸應貯放在清潔、干燥有頂棚的車廂或船艙內，不得有鐵釘等尖銳物。嚴禁與易燃的芳香烴、鹵代烴等有機溶劑混運。
