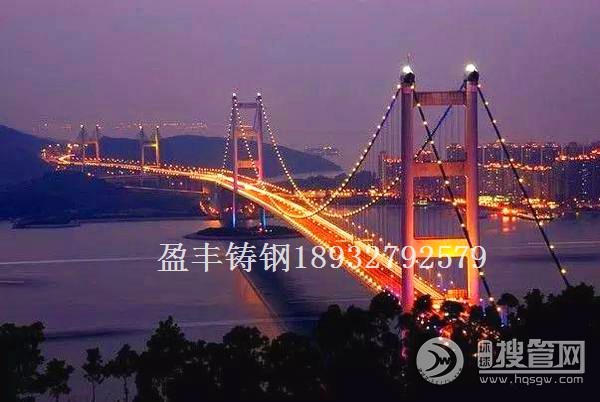

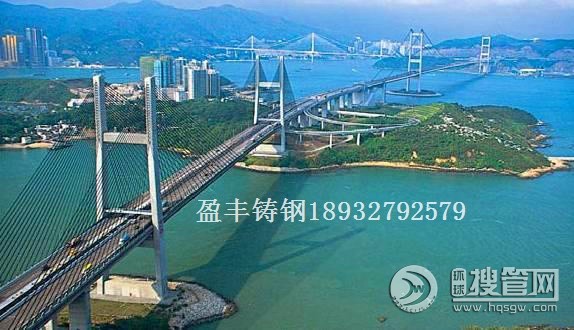

懸索橋因造型美觀、跨越能力大在現代橋梁中得以迅速發展,特別在大跨徑橋梁中占有絕對優勢。我國的現代懸索橋建設經歷了從技術引進到自主設計、制造、施工的快速發展,當之無愧成為世界懸索橋大國,但我們也應清醒認識到,離懸索橋強國還有很大距離。 索鞍、索夾造價在懸索橋整橋建設成本中比例小,作為核心受力構件,其質量決定了全橋的安全,我們須高度重視,以避免“千里之堤,潰于蟻穴”。
1. 索鞍 索鞍是為主纜提供支撐并使其線形平順改變方向的構件,主要承受主纜的豎向壓力和主纜鋼絲的水平力。
索鞍按位置分為:主索鞍、轉索鞍、散索鞍(套)。其中散索套主要用于跨度較小的懸索橋。
按結構形式分為:肋傳力結構、殼傳力結構。肋傳力結構用于砼基礎支撐,殼傳力結構用于鋼結構支撐。
按成型方式分為:鑄造結構、焊接結構、鑄焊結構。 按位移方式分為:滑動式、滾動式、擺動式、滑轉式。 2. 索夾
索夾的是緊箍主纜索股并連接主纜與吊索(如有)的構件。主要承受吊索的拉力。
按作用分為:有吊索索夾、無吊索索夾。無吊索索夾僅對主纜進行緊固,有吊索索夾既對主纜進行緊固,又通過吊索承受橋面荷載。 按結構形式分為:銷接式、騎跨式。
按成型方式分為:鑄造結構、焊接結構、鑄焊結構。
