3PE防腐管自三十年代3PE分解資料降生以來，3PE防腐鋼管具有優(yōu)異的抗沖擊、抗地震能力，聚乙烯的低溫脆化溫度極低，可在-60℃——60℃溫度范圍內(nèi)安全使用，對(duì)管基不均勻沉降具有非常強(qiáng)的適應(yīng)能力。3PE防腐鋼管一直作為一種優(yōu)越的絕熱防腐資料而得到麻利發(fā)展，其利用范疇也愈來愈普遍，更因?yàn)槠涫┕し笨d、節(jié)能防腐功效分明而被多量埋地用。而相信通過科技的延伸，未來其還是有更加輝煌的成績(jī)。

石油天然氣用FBE（單層熔結(jié)環(huán)氧粉末防腐）鋼管、 2FBE（雙層熔結(jié)環(huán)氧粉末防腐）鋼管，標(biāo)準(zhǔn)：SY/T0315-97，SY/T0315-2005；具備容重輕、強(qiáng)度高、絕熱、隔音、阻燃、耐寒、防腐、不吸水、施工繁縟疾速等優(yōu)越個(gè)性，已成為建筑、運(yùn)輸、煤油、化工、電力、冷藏等產(chǎn)業(yè)全數(shù)絕熱防腐、防水堵漏、密封等不可缺少的資料。3PE防腐鋼管用于室表里種種管道，鳩合供熱管道，地方空調(diào)管道、化工、等產(chǎn)業(yè)管道的防腐、保冷工程。

    防腐鋼管有哪些技術(shù)要求？1、管道除銹：涂底漆前管子表面應(yīng)清除油垢、灰渣、鐵銹、氧化鐵皮。采用噴砂除銹其質(zhì)量標(biāo)準(zhǔn)達(dá)到Sa2。5級(jí)。2、管子表面除銹后涂底漆，之間時(shí)間間隔不超過8小時(shí)，涂底漆時(shí)，基面應(yīng)干燥。底漆涂刷均勻、飽滿，不得有凝塊、起泡現(xiàn)象，管兩端150～250mm范圍內(nèi)不得涂刷。3、底漆表干后涂刷面漆和包扎玻璃絲布，底漆和第1遍面漆涂刷的時(shí)間間隔不超過24小時(shí)。4、環(huán)氧煤瀝青涂料采用雙組份，常溫固化型的涂料；玻璃絲布采用干燥、脫蠟、無捻、封邊、中堿、經(jīng)緯密度為10*12根/cm～12*12根/cm的玻璃絲布。5、管道接口處施工要在焊接試壓合格后進(jìn)行，新舊防腐壓邊不小于50mm，接頭搭接長(zhǎng)度不得小于100mm，接茬處應(yīng)粘接牢固、嚴(yán)密。

環(huán)氧粉末防腐固化速度快，固化時(shí)間短，涂裝效率高，適合于流水作業(yè)。

優(yōu)異的機(jī)械物理性能。
優(yōu)異的耐腐蝕性能，耐酸、堿、鹽、油、水等。
能夠在較大溫度范圍內(nèi)起到長(zhǎng)效持久的防腐效果。
涂層符合標(biāo)準(zhǔn)SY/T0315-97及CAN/CSA-Z245.20-98的技術(shù)要求。

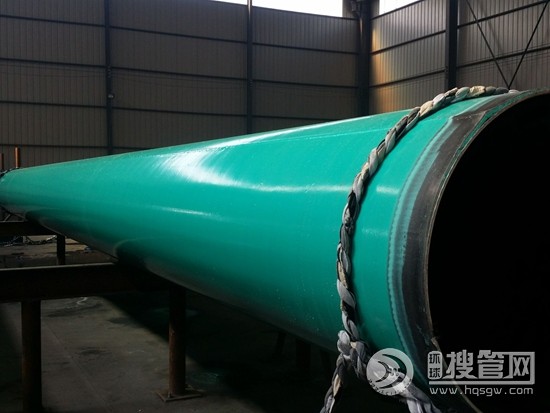

顏色 標(biāo)準(zhǔn)顏色為綠色，可根據(jù)用戶要求提供。
外觀 色澤均勻，無結(jié)塊。
密度(25℃) 1.3~1.5g/cm3 GB/T4472-84
不揮發(fā)物含量 >99.4% GB6554-86
磁性物質(zhì)含量 <0.002% GB/T2482-86
膠化時(shí)間(230℃) 230℃≤30 s 180℃≤90 s GB6554-86
固化時(shí)間(230℃) 230℃≤1.5 min 180℃≤5 min SY/T0315-97
儲(chǔ)藏穩(wěn)定性 <30℃陰涼干燥處密閉儲(chǔ)存，可保證一年。
產(chǎn)品包裝 凈重25kg，紙箱包裝，內(nèi)襯雙層聚乙烯塑料袋。
外觀 平整，色澤均勻，無氣泡、開裂及縮孔 目測(cè)
附著力 1~3級(jí) SY/T0315-97
陰極剝離 24hr≤ 8 28d≤ 10 SY/T0315-97
耐化學(xué)腐蝕 90d 合格 SY/T0315-97
斷面孔隙率 1~4級(jí) SY/T0315-97
粘結(jié)面孔隙率 1~4級(jí) SY/T0315-97
抗3度彎曲 無裂紋 SY/T0315-97
抗沖擊強(qiáng)度 -30℃ 1.5J 無針孔 25℃≥18J SY/T0315-97
擊穿強(qiáng)度 ≥30MV/M GB/T1048-1989
體積電阻率 ≥1.0x1013 GB1410-1989
耐磨性 ≥3L/um SY/T0315-97

國(guó)內(nèi)執(zhí)行SY/T0413-2002標(biāo)準(zhǔn)，于2002年8月1號(hào)起實(shí)施。標(biāo)準(zhǔn)主要規(guī)范聚乙烯與高密度聚乙烯為主，維卡軟化點(diǎn)定為不小于110℃;外防 腐層的厚度按以低、中密度聚乙烯為主的德國(guó)標(biāo)準(zhǔn)DIN30670-1991來確定。極大地提高了3PE防腐層的抗沖擊強(qiáng)度。SY/T0413-2002將 3PE防腐層的剝離強(qiáng)度、抗沖擊的指標(biāo)大幅提高，并明確規(guī)定了據(jù)一些專用料炭黑含量，保證了3PE防腐層的機(jī)械強(qiáng)度和耐候性能，并加大了補(bǔ)口剝離強(qiáng)度(即 熱縮套、熱縮帶的對(duì)底漆鋼的剝離強(qiáng)度)
