超聲波聲測管埋設要求
一、基本要求
1、聲測管應具有一定的強度、韌性及剛度,宜采用內徑為43~60mm的鋼管,接頭宜采用螺紋連接。
2、聲測管埋設前應檢查其是否通暢,管壁是否完好。
3、聲測管應焊接或綁扎在鋼筋籠內側,聲測管應順直且平行。
4、混凝土澆筑前管內注滿清水,管底應密封,管頂蓋好。
5、聲測管底部應與檢測構件底部齊平,管的頂部應高出檢測工作面30cm以上。
二、埋設數量
1、樁基礎
樁徑0.6~0.8m宜埋設2根管;樁徑1.0~2.0m宜埋設3根管,呈等邊三角形布置;樁徑2.0m以上宜埋設4根管,呈正方形布置,如圖一所示。
2、地下連續墻
地下連續墻聲測管每相鄰兩個管距離不大于2m;呈平行四邊形布置,如圖二所示。每根鋼管最后焊接在地墻鋼籠內側,一起下放入槽。

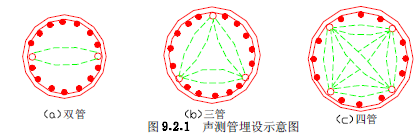

圖一 樁基聲測管埋設示意圖

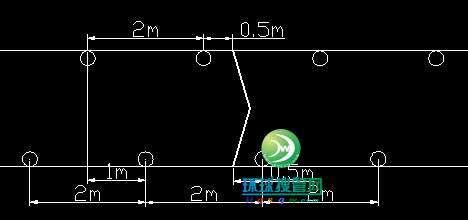

圖二 地下連續墻超聲波聲測管埋設示意圖
